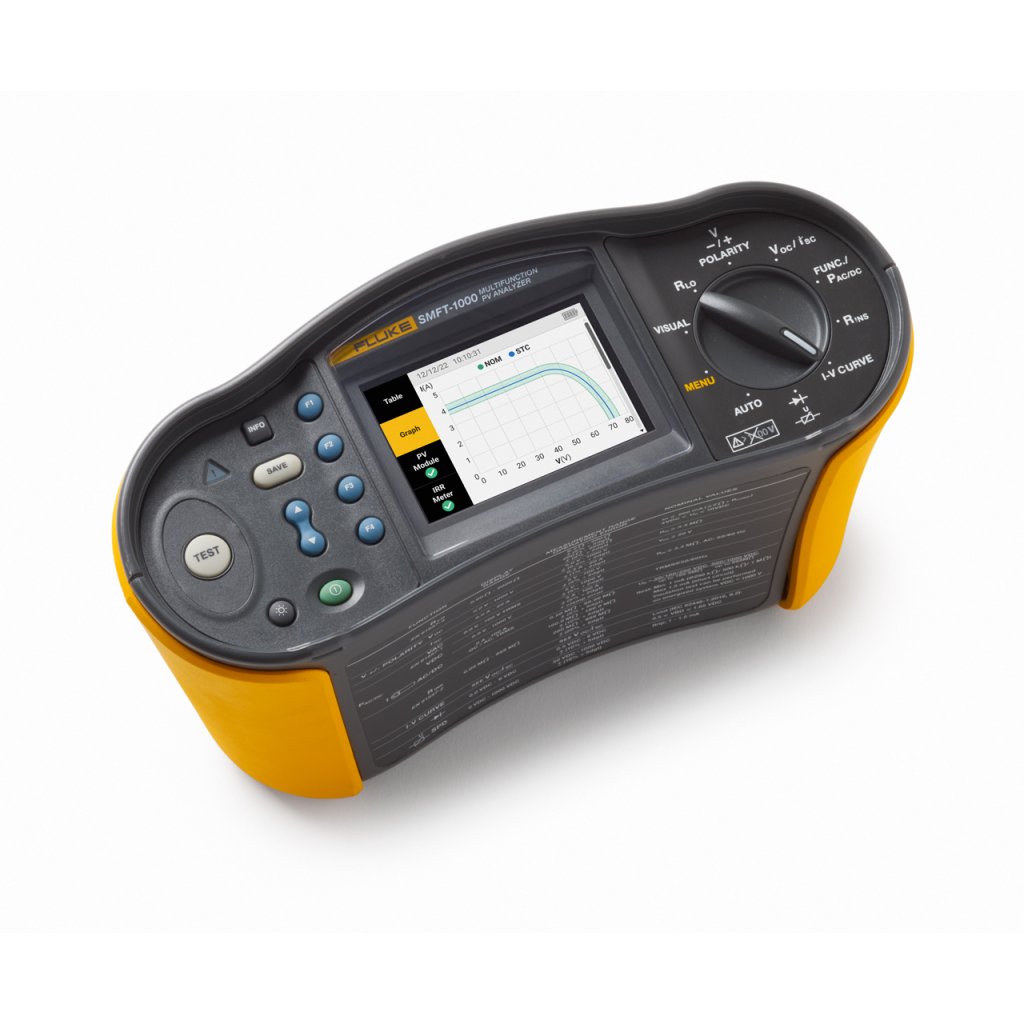

Fluke SMFT-1000/PRO – profesionální tester fotovoltaických systémů s rozšířenou výbavou

Fluke SMFT-1000/PRO je profesionální sada pro komplexní měření, commissioning a diagnostiku fotovoltaických systémů. Přístroj umožňuje rychlé uvedení FVE do provozu, pravidelné kontroly i detailní servisní diagnostiku panelů a stringů.

Varianta PRO představuje nejvyšší konfiguraci řady SMFT-1000 a je určena pro firmy, které pravidelně provádějí instalace, revize a servis fotovoltaických elektráren včetně tvorby měřicích protokolů.

Přístroj je vhodný například pro:

• uvedení FVE systémů do provozu (commissioning)
• pravidelné kontroly a revize fotovoltaických systémů
• diagnostiku FV stringů a panelů
• kontrolu bezpečnosti instalací dle IEC 62446-1
• servis a údržbu fotovoltaických elektráren
• profesionální dokumentaci výsledků měření

Jednoduché použití při měření FVE

Fluke SMFT-1000/PRO kombinuje více důležitých měření do jednoho zařízení a omezuje potřebu používat několik samostatných přístrojů. Umožňuje rychlé ověření elektrických parametrů fotovoltaických systémů přímo v terénu.

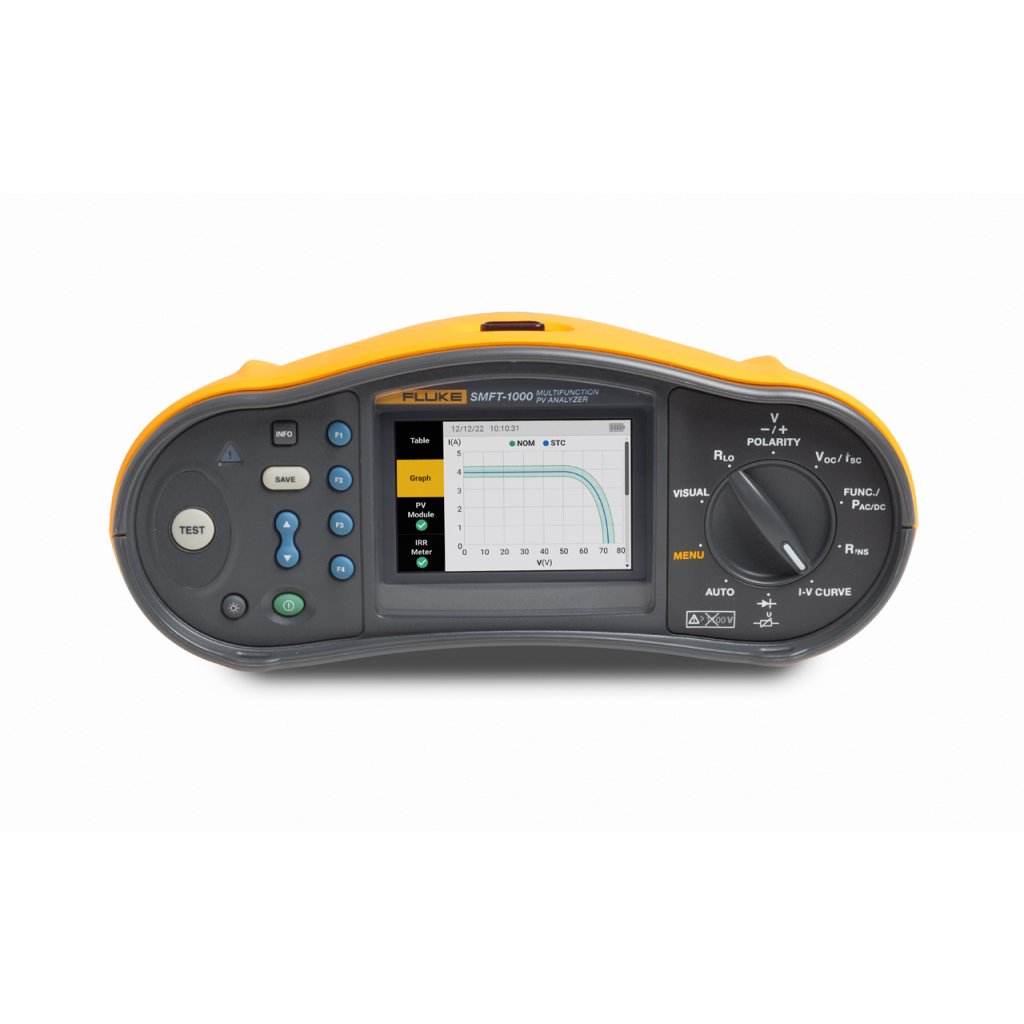

Hlavní funkce:

• měření I-V křivky FV panelů a stringů
• měření napětí naprázdno (Voc) až do 1000 V DC
• měření zkratového proudu (Isc) až do 20 A DC
• měření izolačního odporu do 1000 V
• test polarity
• měření spojitosti ochranných vodičů PE
• automatické vyhodnocení dle IEC 62446-1

Nejvyšší konfigurace pro profesionální workflow

Verze PRO obsahuje rozšířené příslušenství pro měření v terénu včetně bezdrátového měření irradiance a teploty FV panelů. Součástí balení je navíc software Fluke TruTest™, který umožňuje správu měření, archivaci výsledků a tvorbu profesionálních reportů.

Oproti verzi KIT přináší varianta PRO efektivnější workflow při pravidelných revizích a servisních zásazích s požadavkem na dokumentaci měření.

Hlavní výhody Fluke SMFT-1000/PRO

• multifunkční analyzátor fotovoltaických systémů
• měření I-V charakteristiky panelů a stringů
• měření Voc do 1000 V DC
• měření Isc do 20 A DC
• měření izolačního odporu do 1000 V
• test polarity a spojitosti PE
• bezdrátové měření irradiance a teploty panelů
• software Fluke TruTest™ v balení
• vhodné pro instalace, servis a revize FVE
• měření dle IEC 62446-1

Plně sekvenční bezpečnostní testování – ČSN EN 62446 Kategorie 1:

• Měření odpor ochranného vodiče (Rpe)
• Měření napětí naprázdno (VOC) na FV modulu/řetězci až do 1000 V DC
• Měření zkratového proudu (ISC) na FV modulu/řetězci do 20 A DC
• Měření  izolačního odporu napětím 50 V až 1 000V (Rins)
• Test polarity
• Kontrola blokovací diody
• Kontrola přepěťové ochrany do 1 000V
• Měření AC/DC výkonu pomocí kleští
• Nulování měřicích kabelů
• Měření a autodetekce napětí AC/CD

 Testování návratnosti investic a výkonu systému – ČSN EN 62446 Kategorie 2:

• Trasování křivek I-U  a softwarová analýza pomocí TruTest
• Ozáření, teplota, sklon, kardinální směr
• Přístroj používá bezdrátový měřič ozáření Fluke IRR2-BT:
• K provedení přesných měření I-U křivky jsou zapotřebí údaje o ozáření a teplotě v reálném čase.
• Měřič ozáření IRR2-BT se bezdrátově připojuje k SMFT-1000 a sděluje data v reálném čase a poskytuje nejpřesnější možná měření I-U křivky.
• Pokud je bezdrátové připojení přerušeno, IRR2-BT bude pokračovat v záznamu dat po dobu až 17 hodin, které lze později porovnat s testy provedenými na SMFT-1000.
• Výsledky I-V křivky na místě porovnávají data I-V křivky výrobce s naměřenými daty na obrazovce analyzátoru
• Fluke SMFT-1000 je kompatibilní se softwarem pro správu dat Fluke TruTest™

 PC Program TruTest™

• Umožňuje správu solárních aktiv, ukládání dat a reporting na jediné platformě.
• Ať už analyzujete účinnost panelu pomocí I-U křivek, nebo testujete bezpečnost systému pomocí testovacího režimu kategorie 1
• V souladu s IEC 62446-1, správná správa dat je zásadní pro vytváření snadno srozumitelných zpráv pro klienty.
• TruTest™ Software vám umožňuje importovat výsledky měření přímo z vašeho solárního multifunkčního testeru do počítače, organizovat a analyzovat data, porovnávat data jednotlivých aktiv s předchozími importovanými měřeními a poskytovat komplexní a vizuální klientskou zprávu.
• Lze snadno spravovat naměřená data z instalace solárního stanoviště a testování uvedení do provozu.
• Lze rychle vytvářet zprávy v souladu s IEC 62446-1 a jinými směrnicemi.
• Analýza I-U křivky se snadným zobrazením vyhověl/nevyhověl.
• Zobrazit změny křivky I-U během několika návštěv místa měření.
• Lze porovnat data s předchozími daty z míst měření, abyste viděli změny v průběhu času
• Stáhněte si bezplatnou 60denní demo verzi TruTest™
• Chcete-li odemknout verzi Lite nebo Advanced, zakupte si softwarový klíč.

Specifikace:

Odpor ochranného vodiče (RLo)

• Rozsah zobrazení: 0,00 Ω - 19,99 Ω; 20,0 Ω- 199,9 Ω; 200 Ω - 2 000 Ω
• Rozsah měření: 0,20 Ω - 19,99 Ω; 20,0 Ω - 199,9 Ω; 200 Ω - 2 000 Ω

FV modul/PV řetězec, napětí naprázdno (Voc)

• Rozsah zobrazení: 0,0 V - 99,9 V; 100 V - 1 000 V
• Rozsah měření: 5,0 V - 99,9 V; 100 V - 1 000 V

FV modul/PV řetězec, zkratový proud (Is/c)

• Rozsah zobrazení: 0,0 A - 20,0 A
• Rozsah měření: 0,2 A - 20,0 A

Izolační odpor (RINS)

• Rozsah zobrazení: 0,00MΩ-99,99MΩ; 100,0MΩ-199,9MΩ; 200MΩ-999MΩ

 Kontrola blokovací diody (Vbd)

• Rozsah zobrazení: 0,00 V DC - 6,00 V DC
• Rozsah měření: 0,50 V DC - 6,00 V DC

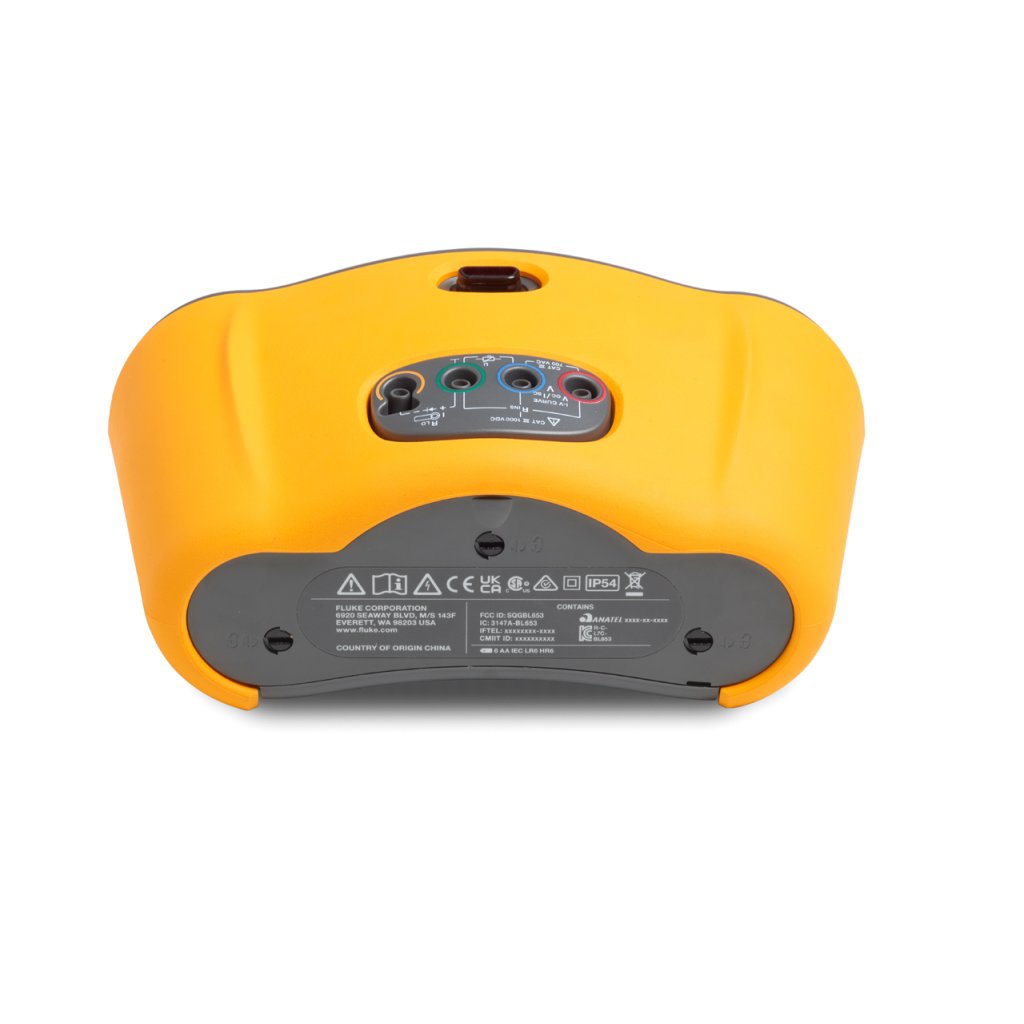

Měření AC/DC napětí pomocí 4mm testovacích zásuvek

• Rozsah zobrazení: 0,0 V AC - 99,9 V AC; 100 V AC - 700 V AC; 0,0 V DC - 99,9 V DC; 100 V DC - 1 000 V DC
• Rozsah měření: 5,0 V AC - 99,9 V AC; 100 V AC - 700 V AC; 5,0 V DC - 99,9 V DC; 100 V DC - 1 000 V DC

AC/DC proud s kleštěmi i100

• Rozsah zobrazení: 0,0 A DC – 100 A DC; 0,0 A AC – 100 A AC TRMS
• Rozsah měření: 1,0 A DC – 100 A DC; 1,0 A AC – 100 A AC TRMS

 Měření AC/DC výkonu (kleštěmi i100)

• Rozsah zobrazení; 0,0 V AC - 700 V AC; 0,0 V DC - 1000 V DC; 0 A AC/DC - 100 A AC/DC; 0 kW/kVA – 100 kW/kVA
• Rozsah měření: 5,0 V AC - 700 V AC; 5,0 V DC - 1000 V DC; 1 A AC/DC- 100 A AC/DC; 5 kW/kVA – 100 kW/kVA

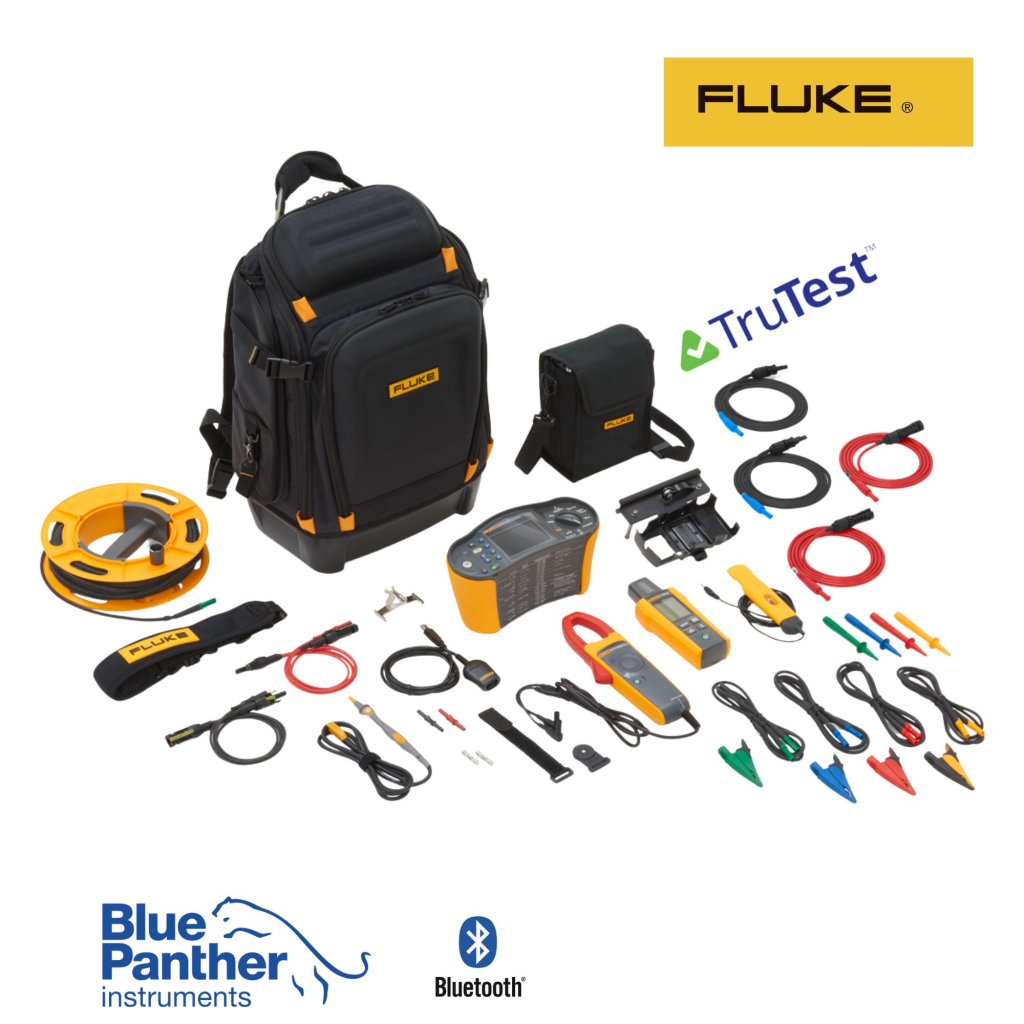

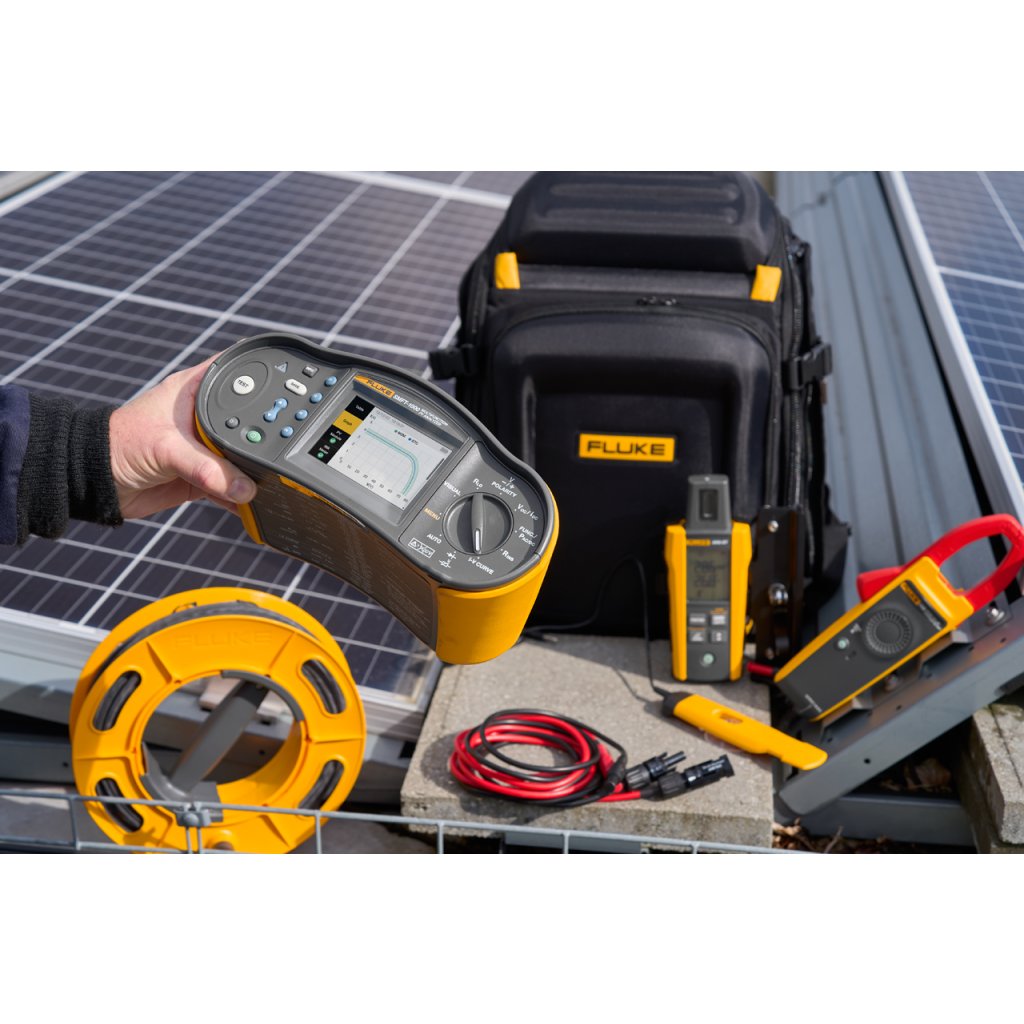

Dodávka Fluke SMFT-1000 PRO obsahuje:

• Profesionální batoh na nářadí Fluke SMFT-1000-BP
• SMFT-1000 Multifunkční PV analyzátor
• Nosný popruh
• Pojistková sada
• Adaptérový kabel IRDA Optical-to-USB
• Nulový adaptér
• Bezdrátový měřič slunečního záření IRR2-BT Pro
• 80PR-IRR externí teplotní sonda
• Montážní držák pro solární panel
• Pouzdro na přenášení
• i100 AC/DC proudová svorka 100 A
• Sada magnetů TPAK
• Testovací sonda TP1000 s dálkovým testovacím tlačítkem
• Sada testovacích vodičů TL1000
• Sada testovacích vodičů TL1000-MC4
• Testovací vodič TL1000/30M na cívce
• Sada spojek
• PVLEAD3 MC4 Sada zkušebních vodičů solárních svorek
• Software TruTest™ Advanced Data Management and Reporting
