Fluke -SMFT-1000/LITE Sada

Detailní popis produktu

Fluke SMFT-1000/LITE – multifunkční analyzátor pro měření fotovoltaických systémů

Fluke SMFT-1000/LITE je profesionální sada pro testování a diagnostiku fotovoltaických instalací. Přístroj umožňuje rychlé uvedení FVE do provozu, pravidelné kontroly i servisní diagnostiku stringů a panelů.

Sada LITE rozšiřuje základní analyzátor o praktické příslušenství pro měření v terénu a je vhodná pro instalační firmy, servisní techniky a revizní pracovníky v oblasti fotovoltaiky.

Přístroj je vhodný například pro:

• uvedení FVE systémů do provozu (commissioning)
• pravidelné kontroly a revize fotovoltaických systémů
• diagnostiku FV stringů a panelů
• kontrolu bezpečnosti instalací dle IEC 62446-1
• servis a údržbu solárních elektráren

Jednoduché použití při měření FVE

Fluke SMFT-1000/LITE kombinuje více měření do jednoho přístroje a omezuje potřebu používat několik samostatných měřidel. Umožňuje rychlé měření elektrických parametrů fotovoltaických stringů přímo v terénu.

Hlavní funkce:

měření I-V křivky FV panelů a stringů
• měření napětí naprázdno (Voc) až do 1000 V DC
• měření zkratového proudu (Isc) až do 20 A DC
• měření izolačního odporu do 1000 V
• test polarity
• měření spojitosti ochranných vodičů PE
• automatické vyhodnocení výsledků dle IEC 62446-1

Efektivní servis a diagnostika FVE

Přístroj pomáhá rychle identifikovat problémy s výkonem panelů, vadné stringy nebo chyby instalace. Díky kombinaci elektrických testů a měření I-V charakteristiky je vhodný pro servisní zásahy i dokumentaci instalací.

Oproti základní verzi nabízí sada LITE rozšířenou výbavu příslušenství pro praktičtější použití při měření v terénu.

Hlavní výhody Fluke SMFT-1000/LITE

• multifunkční analyzátor fotovoltaických systémů
• měření I-V charakteristiky panelů a stringů
• měření Voc do 1000 V DC
• měření Isc do 20 A DC
• měření izolačního odporu do 1000 V
• test polarity a spojitosti PE
• vhodné pro instalace, servis a revize FVE
• měření dle IEC 62446-1

Klíčové vlastnosti:

• Zajišťuje shodu s normou ČSN EN 62446‑1, kategorie 1
• Rychlé, automatické a přesné kontroly při montážích fotovoltaických panelů
• Během <45 sekund změří výkon solárního panelu
• Uživatelsky přívětivé rozhraní
• Optimalizovaný software Fluke TruTest™ pro správu dat solárních systémů a vytváření zpráv

Plně sekvenční bezpečnostní testování – ČSN EN 62446-1 Kategorie 1:

• Měření odpor ochranného vodiče (Rpe)
• Měření napětí naprázdno (VOC) na FV modulu/řetězci až do 1000 V DC
• Měření zkratového proudu (ISC) na FV modulu/řetězci do 20 A DC
• Měření  izolačního odporu napětím 50 V až 1 000V (Rins)
• Test polarity
• Kontrola blokovací diody
• Kontrola přepěťové ochrany do 1 000V
• Měření AC/DC výkonu pomocí kleští
• Nulování měřicích kabelů
• Měření a autodetekce napětí AC/CD

 Testování návratnosti investic a výkonu systému – ČSN EN62446-1 Kategorie 2:

• Trasování křivek I-U  a softwarová analýza pomocí TruTest
• Ozáření, teplota, sklon, kardinální směr
• Přístroj používá bezdrátový měřič ozáření Fluke IRR2-BT:
• K provedení přesných měření I-U křivky jsou zapotřebí údaje o ozáření a teplotě v reálném čase.
• Měřič ozáření IRR2-BT se bezdrátově připojuje k SMFT-1000 a sděluje data v reálném čase a poskytuje nejpřesnější možná měření I-U křivky.
• Pokud je bezdrátové připojení přerušeno, IRR2-BT bude pokračovat v záznamu dat po dobu až 17 hodin, které lze později porovnat s testy provedenými na SMFT-1000.
• Výsledky I-V křivky na místě porovnávají data I-V křivky výrobce s naměřenými daty na obrazovce analyzátoru
• Fluke SMFT-1000 je kompatibilní se softwarem pro správu dat Fluke TruTest™

Specifikace:

Odpor ochranného vodiče (RLo)

• Rozsah zobrazení: 0,00 Ω - 19,99 Ω; 20,0 Ω- 199,9 Ω; 200 Ω - 2 000 Ω
• Rozsah měření: 0,20 Ω - 19,99 Ω; 20,0 Ω - 199,9 Ω; 200 Ω - 2 000 Ω

FV modul/PV řetězec, napětí naprázdno (Voc)

• Rozsah zobrazení: 0,0 V - 99,9 V; 100 V - 1 000 V
• Rozsah měření: 5,0 V - 99,9 V; 100 V - 1 000 V

FV modul/PV řetězec, zkratový proud (Is/c)

• Rozsah zobrazení: 0,0 A - 20,0 A
• Rozsah měření: 0,2 A - 20,0 A

Izolační odpor (RINS)

• Rozsah zobrazení: 0,00MΩ-99,99MΩ; 100,0MΩ-199,9MΩ; 200MΩ-999MΩ

 Kontrola blokovací diody (Vbd)

• Rozsah zobrazení: 0,00 V DC - 6,00 V DC
• Rozsah měření: 0,50 V DC - 6,00 V DC

Měření AC/DC napětí pomocí 4mm testovacích zásuvek

• Rozsah zobrazení: 0,0 V AC - 99,9 V AC; 100 V AC - 700 V AC; 0,0 V DC - 99,9 V DC; 100 V DC - 1 000 V DC
• Rozsah měření: 5,0 V AC - 99,9 V AC; 100 V AC - 700 V AC; 5,0 V DC - 99,9 V DC; 100 V DC - 1 000 V DC

AC/DC proud s kleštěmi i100

• Rozsah zobrazení: 0,0 A DC – 100 A DC; 0,0 A AC – 100 A AC TRMS
• Rozsah měření: 1,0 A DC – 100 A DC; 1,0 A AC – 100 A AC TRMS

 Měření AC/DC výkonu (kleštěmi i100)

• Rozsah zobrazení; 0,0 V AC - 700 V AC; 0,0 V DC - 1000 V DC; 0 A AC/DC - 100 A AC/DC; 0 kW/kVA – 100 kW/kVA
• Rozsah měření: 5,0 V AC - 700 V AC; 5,0 V DC - 1000 V DC; 1 A AC/DC- 100 A AC/DC; 5 kW/kVA – 100 kW/kVA

 Zvyšte své bezpečnostní standardy

Sada multifunkčního analyzátoru solárních panelů Fluke SMFT‑1000/LITE byla navržena tak, aby splňovala požadavky instalačních pracovníků solárních systémů na profesionální přístroje schopné zajistit pro fotovoltaické instalace bezpečnost a shodu s normou IEC 62446‑1, kategorie 1. Sada pro bezpečnostní třídu CAT III 1000 V (IEC 61010‑2) zajistí bezpečnost vám i vašim spolupracovníkům v místě montáže zřetelným upozorněním na překročení napětí.

Intuitivní uživatelské rozhraní

Barevný displej s vysokým rozlišením a barevně rozlišené vstupy a měřicí kabely umožňují uživatelům sady SMFT‑1000 testovat spolehlivě a bezpečně. Analyzátor obsahuje také funkci vizuální kontroly, která umožňuje snadné dodržování předpisů IEC pro fotovoltaické systémy.

Vytváření obsáhlých zpráv

Software TruTest™ pro správu dat solárních systémů zjednodušuje testování solárních zařízení a vytváření zpráv. Provádějte správu dat, analýzy křivek I‑V a vytvářejte snadno a rychle zprávy v souladu s předpisy.

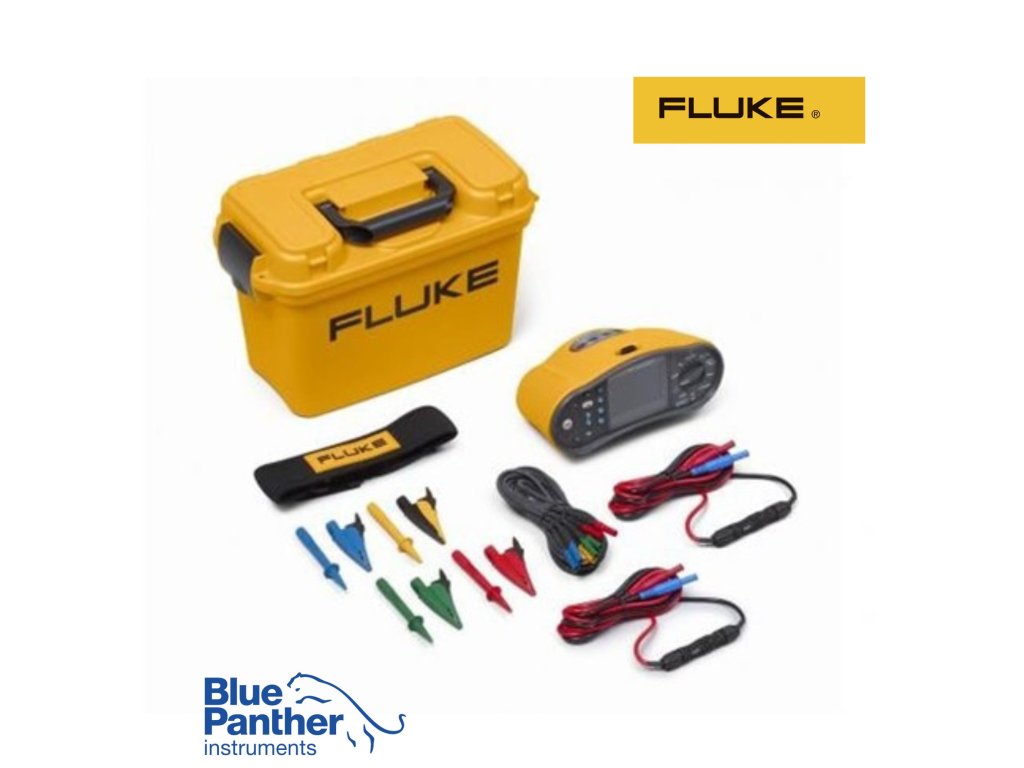

Dodávka Fluke SMFT-1000 / LITE obsahuje:

• Pevné přenosné pouzdro
• Multifunkční analyzátor solárních panelů SMFT‑1000
• Popruh
• Sada měřicích kabelů TL1000
• Sada měřicích kabelů TL1000‑MC4

Datum vzniku stránky: 1. 2. 2015
Datum poslední aktualizace: 4. 6. 2026

Odborný garant: Blue Panther
