Analyzátor a záznamník Fluke 1738 FTP KIT

Detailní popis produktu

Fluke 1738 FTP KIT – profesionální analýza elektrické energie a kvality sítě

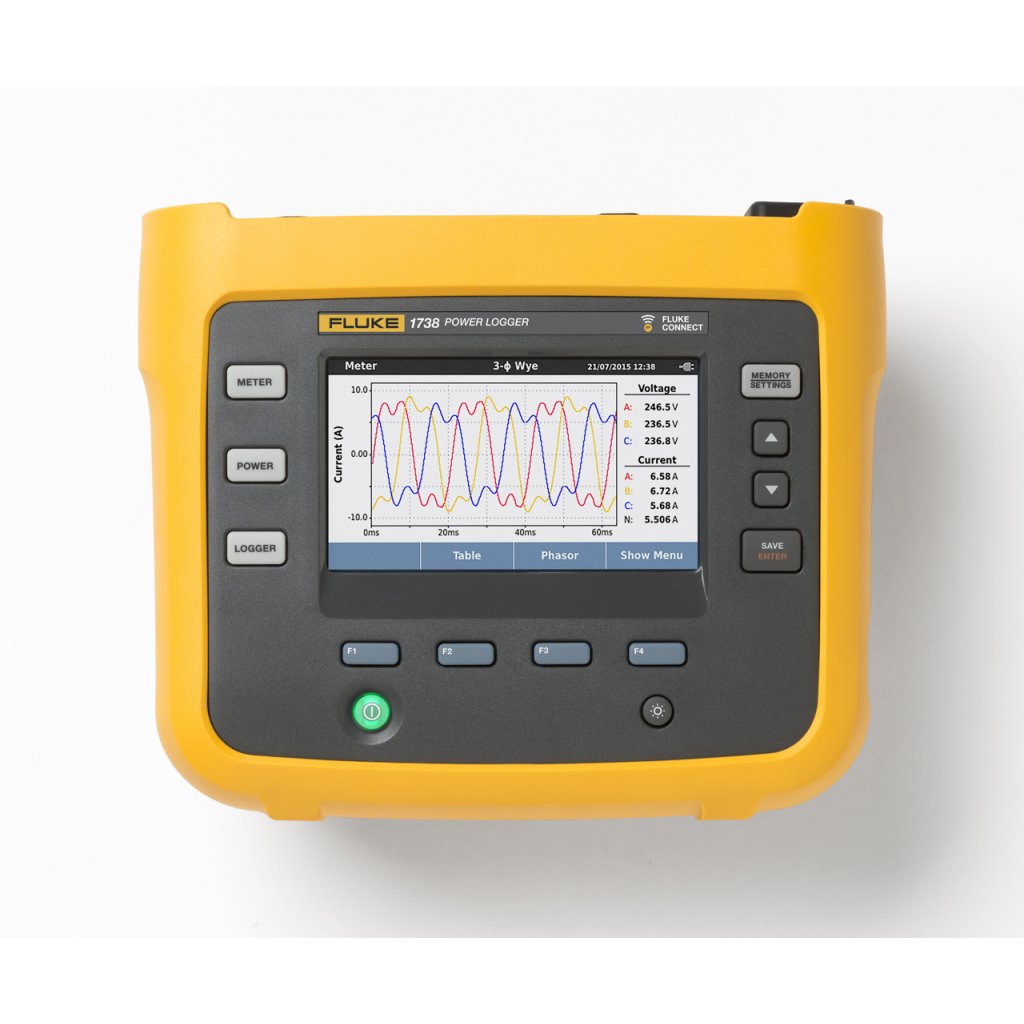

Fluke 1738 FTP KIT je výkonný třífázový analyzátor a záznamník elektrické energie navržený pro profesionální diagnostiku elektrických rozvodů, energetické audity a dlouhodobé sledování spotřeby energie. Přístroj umožňuje měření výkonu, energie, napětí, proudu i harmonických složek a pomáhá odhalovat příčiny zvýšené spotřeby nebo problémů s kvalitou napájení.

Díky možnosti současného měření všech tří fází a nulového vodiče je přístroj vhodný pro průmyslové provozy, administrativní budovy, výrobní technologie i správu technických zařízení budov.

Sada FTP KIT rozšiřuje standardní výbavu o jištěné měřicí sondy Fluke FTP17XXPQ s krokosvorkami a Wi-Fi modul pro pohodlný přenos dat a vzdálenou správu měření.

K čemu slouží Fluke 1738?

Fluke 1738 slouží pro detailní analýzu spotřeby elektrické energie a diagnostiku kvality elektrické sítě. Umožňuje identifikovat energetické ztráty, přetížení, nevyváženost fází, harmonické zkreslení nebo napěťové události, které mohou negativně ovlivňovat provoz zařízení.

Přístroj je vhodný například pro:

• energetické audity budov a provozů
• měření spotřeby elektrické energie
• diagnostiku rozvaděčů a průmyslových rozvodů
• analýzu problémů s kvalitou napájení
• optimalizaci provozních nákladů
• dlouhodobé sledování elektrických parametrů

Přesné měření elektrické energie a výkonu

Fluke 1738 umožňuje měřit klíčové elektrické veličiny bez složité konfigurace. Přístroj automaticky zaznamenává důležitá data a ukládá je pro následné vyhodnocení v software Fluke Energy Analyze Plus.

Měřené veličiny:

• napětí a proud
• činný, jalový a zdánlivý výkon
• spotřeba elektrické energie
• účiník (Power Factor)
• harmonické složky
• frekvence sítě
• poklesy, překmity a další napěťové události

Rychlé nasazení a jednoduché připojení

Přístroj využívá inteligentní kontrolu zapojení vodičů, která pomáhá minimalizovat chyby při instalaci měření. Barevně označené vodiče a grafické rozhraní výrazně urychlují uvedení do provozu.

Díky podpoře Wi-Fi, USB a platformě Fluke Connect® lze výsledky pohodlně analyzovat i sdílet mezi techniky a správci zařízení.

Bezpečné měření i v průmyslových rozvodech

Fluke 1738 FTP KIT splňuje vysoké bezpečnostní požadavky pro práci v elektrických instalacích. Přístroj odpovídá kategorii CAT IV 600 V a CAT III 1000 V, což umožňuje použití i v náročných průmyslových aplikacích.

Jištěné sondy Fluke FTP17XXPQ obsažené ve verzi FTP KIT pomáhají zvýšit bezpečnost měření a snižují riziko poškození při práci v rozvaděčích.

Jaký je rozdíl mezi Fluke 1736 a Fluke 1738?

Fluke 1736 a Fluke 1738 patří do stejné produktové řady analyzátorů energie, ale model Fluke 1738 nabízí rozšířené funkce pro detailnější analýzu kvality elektrické energie.

Hlavní rozdíly:

• Fluke 1738 umožňuje pokročilejší analýzu harmonických složek
• podporuje detailnější diagnostiku kvality napájení
• nabízí širší možnosti vyhodnocení energetických problémů
• je vhodnější pro náročnější průmyslové aplikace a energetické audity

Pokud potřebujete primárně sledovat spotřebu elektrické energie, může být vhodný model Fluke 1736. Pro detailnější diagnostiku kvality elektrické sítě a pokročilé analýzy je vhodnější Fluke 1738.

Hlavní výhody Fluke 1738 FTP KIT

• třífázové měření elektrické energie
• analýza kvality elektrické sítě
• měření harmonických a výkonových parametrů
• dlouhodobý záznam dat
• podpora Wi-Fi a Fluke Connect®
• intuitivní nastavení měření
• bezpečnost CAT IV 600 V / CAT III 1000 V
• profesionální FTP sada jištěných sond

Vlastnosti Fluke 1738:

• Základní měření: Automaticky zaznamenávejte a protokolujte napětí, proud, výkon, harmonické frekvence a související hodnoty kvality elektrického proudu.
• Kompatibilní se systémem Fluke Connect®*: Zobrazte si data na místě, kde se zrovna nacházíte, prostřednictvím mobilní aplikace nebo počítačového softwaru Fluke Connect  nebo prostřednictvím infrastruktury WiFi v objektu.
• Pohodlné napájení přístroje: Napájejte zařízení přímo z měřeného obvodu.
• Nejvyšší bezpečnostní kategorie v dané oblasti průmyslu: 600 V CAT IV/1000 V CAT III pro měření na vstupní přípojce a od dodavatele ke spotřebiteli.
• Měření všech tří fází a středního vodiče: Pomocí dodaných 4 ohebných proudových sond.
• Komplexní záznam: V přístrojích může být uloženo více než 20 samostatných relací protokolu. Všechny měřené hodnoty jsou automaticky uloženy do paměti přístroje, takže nikdy nepřijdete o zjištěné trendy. Hodnoty lze kontrolovat během záznamu i před stahováním pro účely analýzy v reálném čase.
• Záznam poklesů, překmitů a náběhového proudu: Zachyťte křivku dějů a profil RMS ve vysokém rozlišení spolu s datem, časovým razítkem a závažností pro snazší identifikaci hlavních příčin problémů s kvalitou elektrické energie.
• Celkový stav kvality elektrické energie: Vytváří souhrnný přehled nejdůležitějších parametrů o kvalitě elektrické energie, díky němuž si rychle uděláte obrázek o stavu celé elektrické soustavy a můžete se rozhodnout, zda je potřeba provést podrobnější analýzu.
• Dotyková obrazovka s jasnými barvami: Provádějte provozní analýzy a kontroly dat pohodlně, na plně grafickém displeji.
• Optimalizované uživatelské rozhraní: Pořizujte vždy jen správná data pomocí rychlého, grafického nastavení s nápovědou a omezte vliv chyb připojení pomocí inteligentní funkce ověření.
• Kompletní „provozní“ nastavení pomocí předního panelu nebo aplikace Fluke Connect: Odpadá nutnost návratu do dílny za účelem stahování dat a nastavení nebo používání počítače u rozvaděče.
• Plně integrovaný záznam: Připojte další zařízení s podporou Fluke Connect k záznamníku Fluke 1738 a současně zaznamenávejte dva další parametry měření. Je možné zaznamenávat prakticky jakýkoli parametr dostupný prostřednictvím bezdrátového digitálního multimetru s podporou Fluke Connect.*
• Aplikační software Energy Analyze Plus: Stahujte a analyzujte všechny podrobnosti o spotřebě energie a kvalitě elektrické energie pomocí automatického protokolování.
• Napětí: 1 000 V
• Proud-přímý vstup: i17xx-flex 1500 12": 150 - 1 500 A, i17xx-flex 3000 24": 300 - 3000 A, i17xx-flex 6000 36": 600 - 6000 A, Svorka i40s-EL: 4 - 40 A
• Frekvence: 42,5 až 69 Hz
• Napájení: baterie Li-ion 3,7 V, 9,25 Wh, s možností výměny uživatelem
• USB-A rozhraní: přenos souborů prostřednictvím paměťového zařízení USB, aktualizace firmwaru, Max. proud: 120 mA
• WiFi: přenos souborů a vzdálené řízení prostřednictvím přímého připojení nebo infrastruktury WiFi
• Bluetooth: načtení pomocných dat měření z modulů řady Fluke Connect® 3000 (vyžaduje 1738 nebo upgrade jednotky 1736)
• USB-mini: stahování dat zařízení do PC
• Barevný LCD displej: 4,3" TFT s aktivní maticí, 480 pixelů x 272 pixelů, odporový dotykový panel
• Rozměry přístroje s připojeným napájecím zdrojem: 19,8 cm × 16,7 cm × 9 cm
• Hmotnost (s napájecím zdrojem): 1,5 kg

+ ZDARMA Sada Fluke FTP17XXPQ

• Krokosvorky a adaptéry Fluke AC285-FTP
• Měřicí sondy s pojistkami FTP-1
• Jedinečná konstrukce sond  je v umístění 11 A pojistky, kdy i při jejím přerušení elektronika sondy zajistí, že měřicí zařízení stále zobrazuje napětí

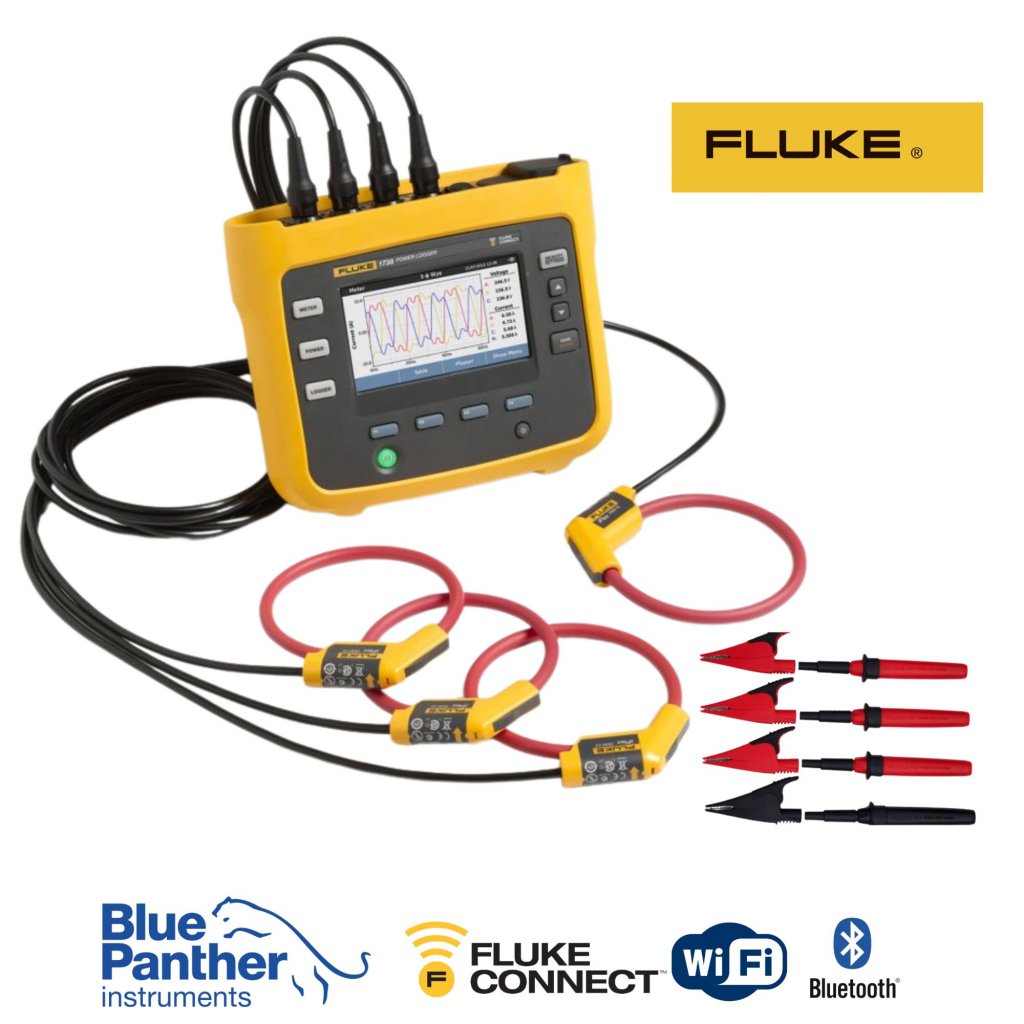

Dodávka Fluke 1738 FTP KIT obsahuje:

• Fluke 1738
• Měřicí kabely
• 4x krokosvorky
• 4x flexibilní proudovou sondu 1 500 A 12"
• 4x magnetické napěťové sondy
• Software Energy Analyze Plus
• Magnetický popruh pro zavěšení
• Napájecí zdroj + kabely
• Barevná sada k rozpoznání fází
• Dokumentace na jednotce USB Flash
• Měkké pouzdro
• 4x krokosvorky AC285
• 4x adaptér (propojuje krokosvorky se sondami)
• 4x měřicí sonda FTP-1
• 1x WiFi karta
