Osciloskop WaveSurfer 3054Z

Kód: LC01.3054.02

Neohodnoceno

319 515 Kč / ks 386 613 Kč včetně DPH

Možnosti doručení

WaveSurfer 3054Z, 500 MHz, 4 GS/s, 4 Ch, 10 Mpts/ch DSO.

Detailní informace

Detailní popis produktu

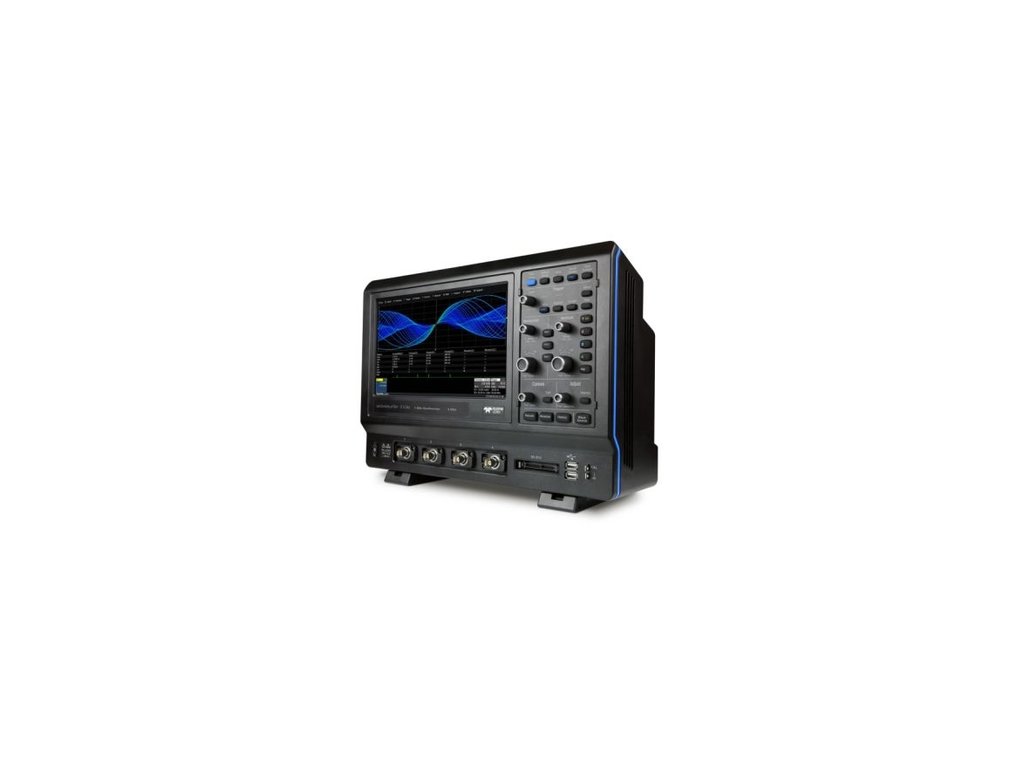

Osciloskop Teledyne LeCroy WaveSurfer 3054Z:

Osciloskopy Teledyne Lecroy řady WaveSurfer 3000z mají 10,1" kapacitní dotykový displej, nejdelší paměť a nejhlubší nástrojovou sadu - to vše za přijatelnou cenu.

Řada WaveSurfer 3000 zahrnuje pět 4-kanálových modelů 100 MHz, 200 MHz, 350 MHz, 500 MHz a 1 GHz

Klíčové vlastnosti Osciloskopů Teledyne Lecroy řady WaveSurfer 3000z:

Vzorkovací frekvenci až 4GS/s
Dlouhá paměť - až 20 Mpt
10,1 "kapacitní dotykový displej
Rozšíření o logický analyzátor s 16. digitálními kanály
Multifunkční řešení
Analýza protokolů - sériové sběrnice - spouštění a dekódování
Generování průběhů - Vestavěný arbitrární generátor funkcí
Digitální voltmetr a frekvenční čítač
Budoucí možnost rozšíření -ochrana investice
Upgradovatelná šířka pásma
Možnosti rozšíření softwaru a hardwaru o další funkcionality
Navrženo pro dotyk, postaveno pro jednoduchost, vyrobeno pro vyřešení
Rychlá aktualizace průběhů
Režim historie - přehrávání průběhů
WaveScan - hledání a nalezení anomálií
MAUI je nejpokročilejší uživatelské rozhraní osciloskopu.
Největší dotykový displej ve své třídě
Velkokapacitní dotyková obrazovka umožňuje přístupné a citlivé dotykové ovládání
10,1 "displej je o 30% větší než konkurenční řešení, což poskytuje větší plochu pro sledování průběhu.

Vertikální systém:

Šířka pásma, 50Ω (-3dB): 500 MHz
Rychlost vzestupné hrany: 800 ps
Vertikální rozlišení: 8 bitů, až 11 bitů při rozšířeném rozlišení (ERES)
Počet kanálů: 4
Citlivost: 50 Ω: 1 mV/dílek až 1 V/dílek, 1 MΩ: 1 mV/dílek až 10 V/dílek
Vstupní impedance: 50 Ω ± 2,0 %, 1 MΩ ± 2,0 % || 16 pF
Maximální vstupní napětí: 50 Ω: 5 Vrms, ±10 V špička, 1 MΩ: 400 V max (DC + Peak AC ≤ 10 kHz)

Horizontální systém:

Vzorkovací paměť: 10M bodů na kanál (4kanály)/ 20M bodů na kanál (2 kanály)
Režimy vzorkování: v reálném čase, prokládaný, rolovací, segmentování paměti
Rychlost vzorkování: 1 GSa/s (2 GSa/s v režimu prokládání)
Rozsah časové základny: 1 ns až 50 s/dílek
Přesnost časové základny: ±10 ppm

Trigrovací systém:

Režimy trigru: automatický, normální, jednorázový
Vstupy: analogové kanály, externí, Ext/5, síť
Zpoždění: 10 ns až 20 s nebo 1 až 100M událostí
Typy trigrů: hrana, šířka, logická funkce, TV, interval, výpadek, podmíněný aj.

Ostatní vlastnosti:

Displej: 10,1" dotykový TFT, 1024×600 bodů
Rozhraní: 6×USB, 1×USB-TMC, 10/100Mbit LAN
Video výstup: D-Sub (1024×600 bodů)
Paměť na průběhy: paměťová karta MicroSD, 8 GB
Vzdálené ovládání: Windows Automation, LeCroy Remote Command Control Set, LXI, VXI, VICP, USB, GP-IB
Rozměry: 270×380×125 mm (v×š×h)
Hmotnost: 4,81 kg
Spotřeba: 100 W (150 W špičkově)
