Sada Revize 2 KEW 6010B + KT170
Kód: BP01.6010.17Související produkty
Detailní popis produktu

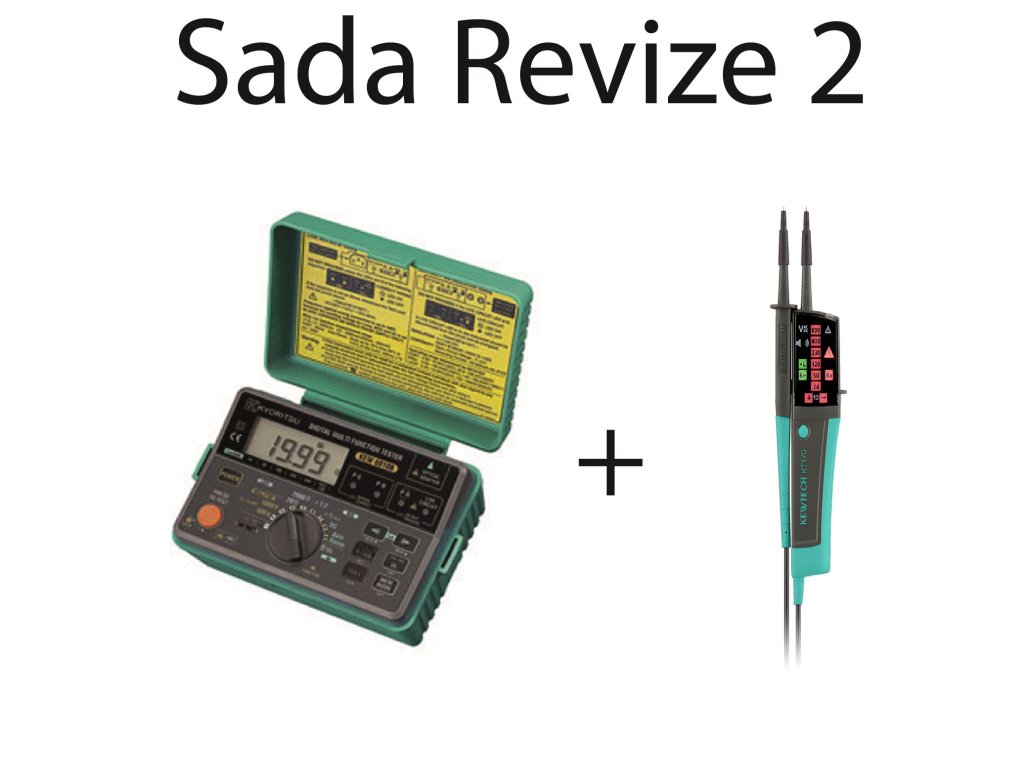

Sada revizního přístroje Kyoritsu KEW 6010B a zkoušečky KT170
KEW 6010B je multifunkční revizní přístroj pro revize elektrických instalací NN, je řízen mikroprocesorem a konstruován podle požadavků ČSN EN 61557.
Je lehký a kompaktní a přitom odolný proti mechanickému i elektrickému přetížení. Přístroj KEW 6010B je napájen bateriemi. To přináší stabilní provoz, i při přerušovaném měření.
Má ochranné obvody proti napěťovému přetížení i napěťovým špičkám přicházejícím z měřeného rozvodu.
KEW6010B několik metod měření proudových chráničů, včetně populární metody narůstajícího proudu.
Přístroj KEW 6010B nabízí všechny potřebné funkce pro revizi elektrické instalace.
Impedanci vypínací smyčky měří několika velikostmi proud. Při tomto měření využívá patentovanou technologii, která zajistí nevybavení chrániče v měřeném obvodu.
Přesto, že přístroj je rozměrově malý, a tím i velmi lehký. Přináší možnost ukládat naměřené výsledky do paměti pro další zpracování dodávaným programem.
Vzhledem k velkému množství kusů starší verze KEW6010A mezi revizními techniky jsou oba modely často zaměňovány a modelu KEW 6010B jsou připisovány vlastnosti staršího modelu KEW 6010A.
Při rozhodování proto doporučujeme konfrontovat informace od "známých" se skutečnými vlastnostmi přístroje KEW6010B, který předčí v mnohém i mnohem dražší, rozměrnější a těžší přístroje.
Základní vlastnosti KEW 6010B:
- Kontinuita: 20/200Ω, měřicí proud 200mA
- Izolační stav: 500/1000V, 20/200MΩ, měřicí proud 1mA na krátko
- Impedance smyčky: 20/2000Ω, 15mA na t 2000Ω (bez vybavení chrániče)
- Proudové chrániče (RCD): 10/30/100/300/500mA x1/2, x1, Fast Trip(40ms), DC, Plynulý nárůst proudu
- Uc(dotykové napětí): měří do 100V
- Navržen dle požadavků ČSN EN 61010-1, ČSN EN61557
- Paměť naměřených hodnot: 300 měření
- Přetažení dat do PC s použitím 8212 Data adaptéru přes opticky izolovanou RS-232C

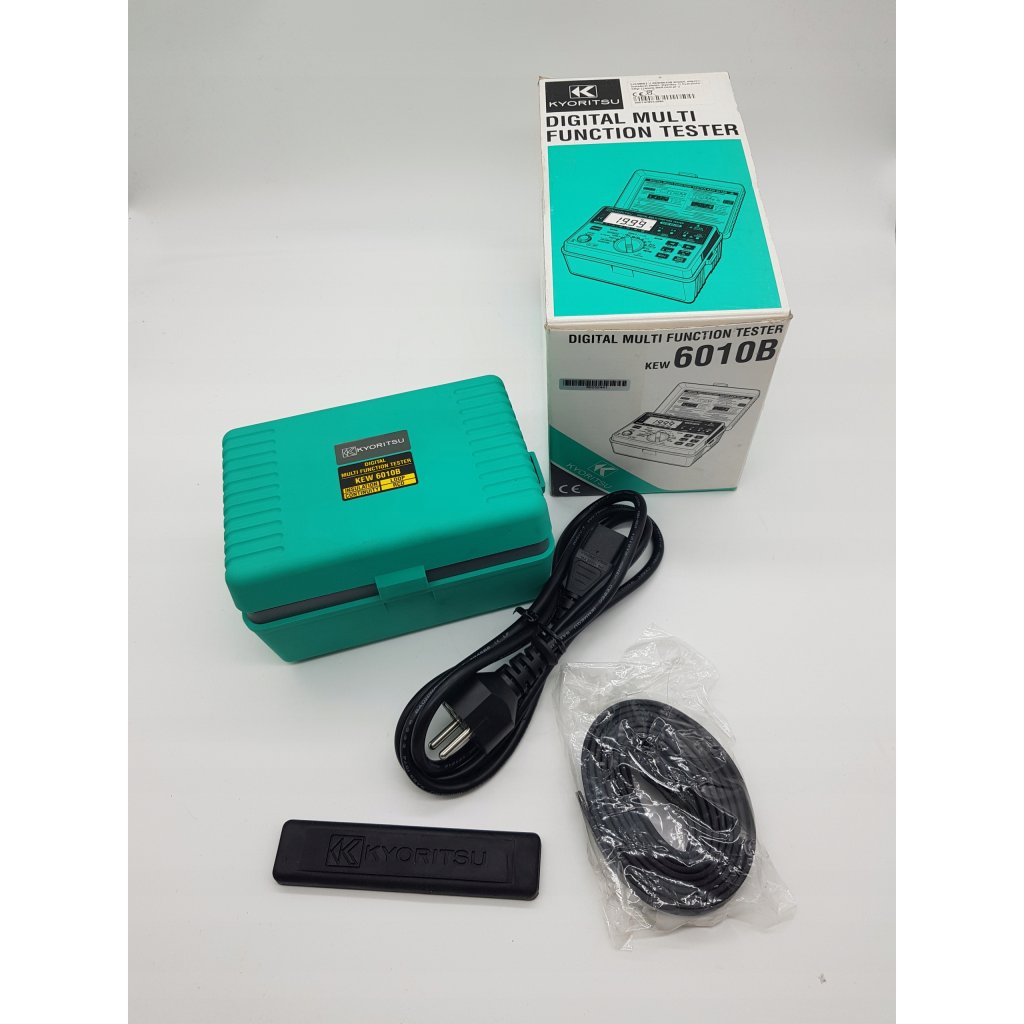

Dodávka KEW 6010B obsahuje:
- KEW 6010B revizní přístroj
- KEW 7122B měřicí kabel
- KAMP10 měřicí kabel s CZ zásuvkou
- KEW 9092 pouzdro na kabely
- KEW 9148 ramenní popruh
- 8x AA baterie
Mrazuvzdorná zkoušečka Kyoritsu KT 170
Zkoušečky Kyoritsu KT 170 jsou konstruovány podle požadavků poslední verze normy ČSN EN 61243-3,3.vydání 2015
Základní funkce zkoušečky Kyoritsu KT170, tedy indikace velikosti napětí funguje i bez baterie na rozdíl od jiných typů zkoušeček. Jejich vysoký pracovní teplotní rozsah od - 15 °C do + 55 °C je předurčuje pro použití v energetice i průmyslu.
- Zkoušení AC a DC napětí až do 690V s indikací LED
- Zkoušečka plně vyhovuje normě ČSN EN IEC 61243 a ČSN EN IEC 61010
- Větší a jasnější LEDs: Hodnoty jsou viditelné na temném místě
- Ergonomická konstrukce padnoucí do ruky
- Dvě funkce v jedné zkoušečce
- Měření bez baterie
- Test zkoušečky (rozsvícení všech LED pro kontrolu bezpečnosti)
- Měřicí kabely jsou odolné velmi nízkým teplotám bez ztvrdnutí a lámání až do -15 °C
- Osvětlovací bílá LED v hlavici zkoušečky
- Automatické vypnutí ON/OFF
- Zvuková indikace
- Výměnné měřicí hroty s možností φ2mm nebo φ4mm
- Ochranný násuvný kryt pro ochranu hrotů i umístěná náhradních špiček
- IP65 (IEC 60529)
Technická specifikace zkoušečky Kyoritsu KT 170:
| Test napětí | ||
| Napěťový rozsah | 12~690V AC/DC | |
| Jmenovité napětí | 12/24/50/120/230/400/690V | |
| AC (16~400Hz), DC (±) | ||
| Tolerance | Svítí při více než: | |
| Rychlost odezvy | <0.6s at 100% každého jmenovitého napětí | |
| Špičkový proud | ls<3.5mA (na 690V) | |
| Měřicí odezva | 30s ZAP (pracovní čas) | |
| 240s VYP (oživovací čas) | ||
| Indikace fáze | ||
| Napěťový rozsah | 100~690V AC (50/60Hz) | |
| Test rotace fáze | ||
| Systém | Třífázový systém, 4-vodiče | |
| 200~690V fáze-fáze AC (50/60Hz) | ||
| Rozsah fáze | 120±5 stupňů | |
| Test spojitosti | ||
| Rozsah | 0~400kΩ+50% | |
| Měřicí proud | Přibližně 1.5μA (baterie 3V, 0Ω) | |
| Obecně | ||
| Pracovní teplota a vlhkost | -15 -55ºC max 85% Relativní vlhkosti bez kondenzace | |
| Skladovací teplota a vlhkost | -20 -70ºC max 85% Relativní vlhkosti bez kondenzace | |
| Použité normy | ČSN EN 61243-3, ČSN EN 61010-1, ČSN EN 61010-031, ČSN EN 61557-7 | |
| CAT.Ⅲ 690V / CAT.Ⅳ 600V Stupeň znečištění 2 | ||
| Stupeň krytí IP | IP65 (IEC 60529) | |
| Napájení | Baterie LR03 (AAA) 1.5V×2 | |
| Rozměry | 246(D)×64(Š)×26(V) mm | |
| Váha | 190g (včetně baterií) | |
Dodávka KT 170 obsahuje:
- přístroj KT 170
- 2x baterie AAA
- 2x kovový hrot 4 mm - KTA01
- 2x gumové čepičky na hroty 4 mm - KTA02
Doplňkové parametry
| Kategorie: | Revizní přístroje |
|---|---|
| Záruka: | 36 měsíců |
