Sada SOLÁRNÍK KEW6024PV + KT203 + PVLEAD1
Kód: BP01.6024.03Související produkty
Detailní popis produktu

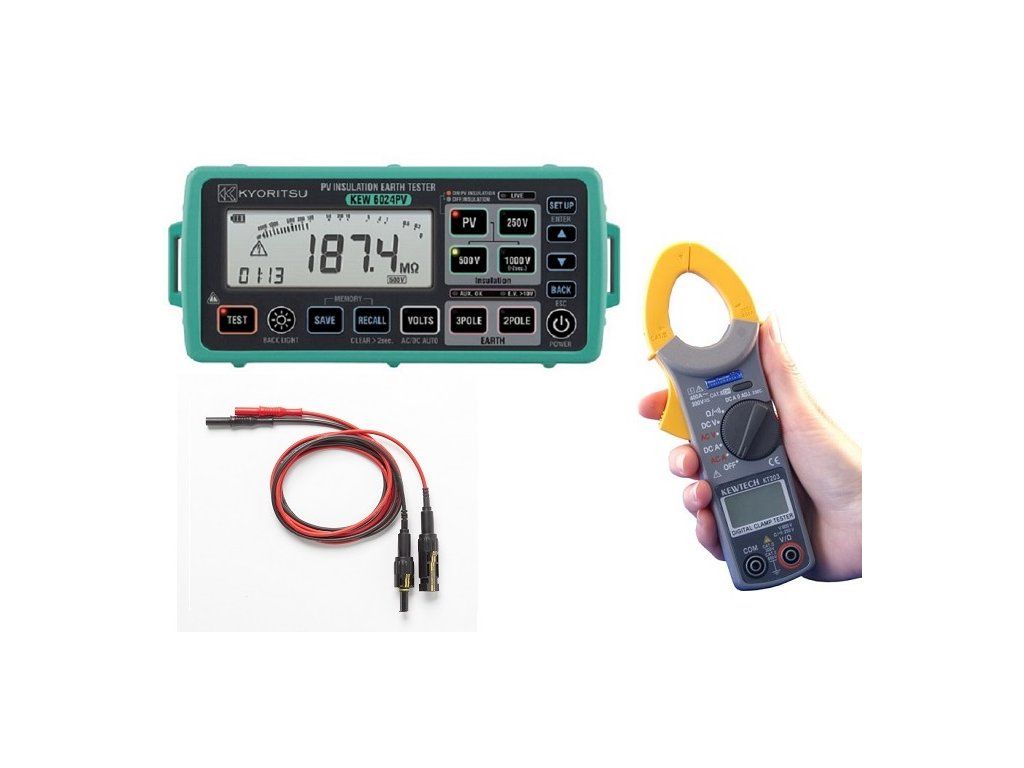

Profesionální sada pro měření fotovoltaických instalací KEW6024PV + KT203 + PVLEAD1
Sada Kyoritsu KEW6024PV-KT203-PVLEAD1 je určena pro servis, pravidelné revize, uvádění do provozu i diagnostiku fotovoltaických elektráren. Kombinuje specializovaný tester izolace fotovoltaických systémů KEW6024PV, proudové adaptéry KT203 a připojovací kabely PVLEAD1 s konektory MC4 pro bezpečné připojení k FV stringům.
Hlavní výhodou měřiče KEW6024PV je možnost přesného měření izolačního odporu fotovoltaických panelů i během výroby elektrické energie. Oproti běžným měřičům izolace není nutné panely odpojovat ani čekat na noční provoz. Přístroj současně indikuje napětí panelu, což usnadňuje bezpečné vyhodnocení stavu FV instalace při provozu.
Obsah sady SOLÁRNÍK Kyoritsu KEW 6024PV

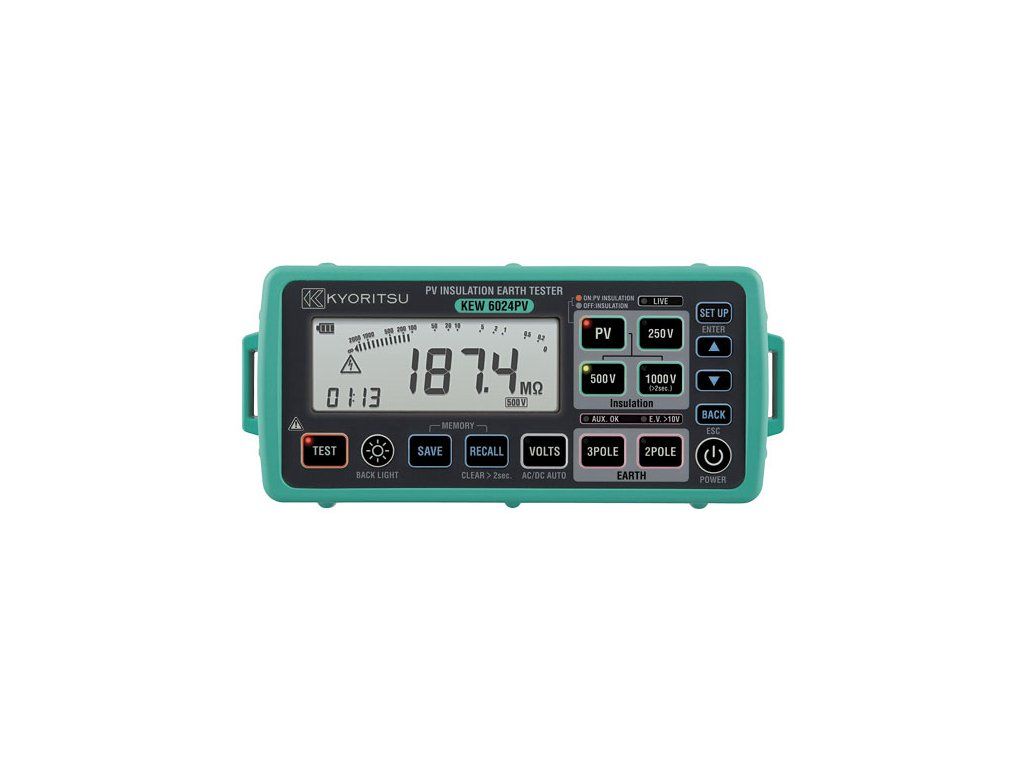

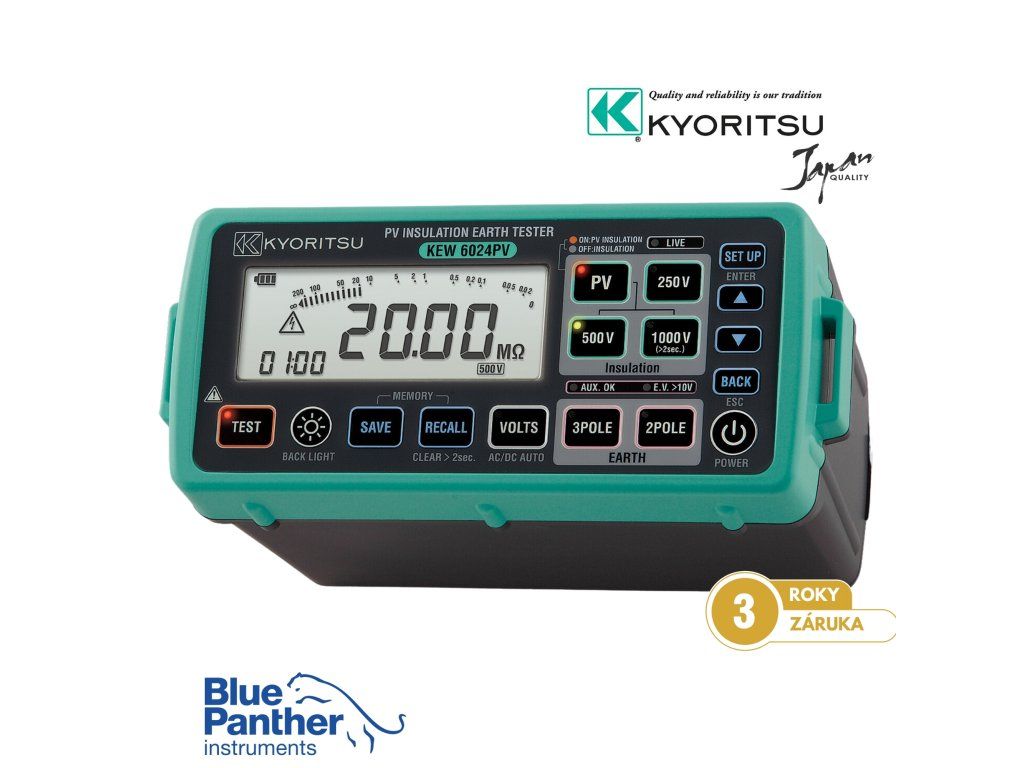

Tester izolace a uzemnění určený pro údržbu solárních instalací - měří izolační stav pod napětím.
Tester solárních panelů Kyoritsu KEW 6024PV měří:
Izolační stav FV panelů přímo ve svorkovnici proti zemi napětím 500 V nebo 1000 V s tím, že je současně indikováno napětí panelu.
Izolační stav jako klasický měřič izolace 250 / 500 / 1000 V.
Uzemnění tří-vodičovou metodou konstantním proudem a metodou smyčky.
Přístroj je vybaven pamětí 1000 bodů pro ukládání naměřených výsledků s organizací podle pořadí v řadě a čísla řady pro snadnou orientaci ve výsledcích měření i rozsáhlých elektráren.
Vlastnosti Kyoritsu KEW 6024PV:
- Měření bez přerušení obvodu
- Ochrana: IP54 - zajišťuje možnost měření i při špatném počasí
- PV izolace:
- Testované napětí: 500 V, 1 000 V
- Měřicí rozsah (automatický): 20.00/200.0/2000 MΩ
- První účinný rozsah měření: 1.51-200.0 MΩ, 1.51-1000 MΩ
- Přesnost: ±1.5 % rdg ± 5 dgt
- Druhý efektivní rozsah měření: 0.00-1.50 MΩ, 0.00-1.50 MΩ, 200.1-2000 MΩ, 1001-2000 MΩ
- Přesnost: ±5.0 % rdg ± 6 dgt
Izolace:
- Testované napětí: 250 V, 500 V, 1 000 V
- Měřicí rozsah (automatický): 20.00/200.0/2000MΩ
- Střední hodnota stupnice: 50 MΩ
- Jmenovitý proud: 1.0-1.2 mA, 0.25 MΩ, 0.5 MΩ, 1 MΩ
- První účinný rozsah měření: 1.51-100.0 MΩ, 1.51-200 MΩ, 1.51-1 000 MΩ
- Přesnost: ±1.5% rdg ± 5 dgt
- Druhý efektivní rozsah měření: 1.20-1.50 MΩ, 1.20-1.50 MΩ, 1.20-1.50 MΩ, 100.1-2000 MΩ, 200.1-2000 MΩ, 1001-2000 MΩ
- Přesnost: ±5.0 % rdg ± 6 dgt
Uzemnění:
- Měřicí rozsah (Automatický): 20.00/200.0/2000 Ω
- Přesnost: ± 3.0 % rdg ± 0.1 Ω (20Ω range), ± 3.0 % rdg ± 3 dgt (200/2000Ω range)
Měření napětí:
- Měřicí rozsah: AC 5-600 V (45-65Hz), DC 5 V až 1000 V
- Přesnost: ± 1.0 % rdg ± 4 dgt
- Bezpečnost: ČSN EN 61010-1 CAT Ⅲ 600V, CAT IV 300V Pollution2, ČSN EN 61010-2-030, ČSN EN 61010-031(EMC), IEC 60529（IP54, ČSN EN 61557-1,-2,-5,-10, IEC 61326-1,2-2, EN50581(RoHS)
- Napájení: 6x baterie AA 1.5 V (LR6)
- Rozměry: 84 x 184 x 133 mm
- Hmotnost: 900 g (včetně baterií)
Proč zvolit KEW6024PV pro revize FVE
Na rozdíl od běžných měřičů izolace je KEW6024PV optimalizován přímo pro fotovoltaické aplikace. Přesně vyhodnocuje izolační odpor i při aktivní výrobě energie, což významně zrychluje servisní zásahy a pravidelné kontroly. To ocení zejména revizní technici, servisní firmy a správci fotovoltaických elektráren.
Konstrukce přístroje odpovídá požadavkům pro profesionální použití v elektroúdržbě a revizní praxi. Přístroj splňuje bezpečnostní normy IEC 61010-1, IEC 61557 a EMC požadavky pro měřicí techniku.

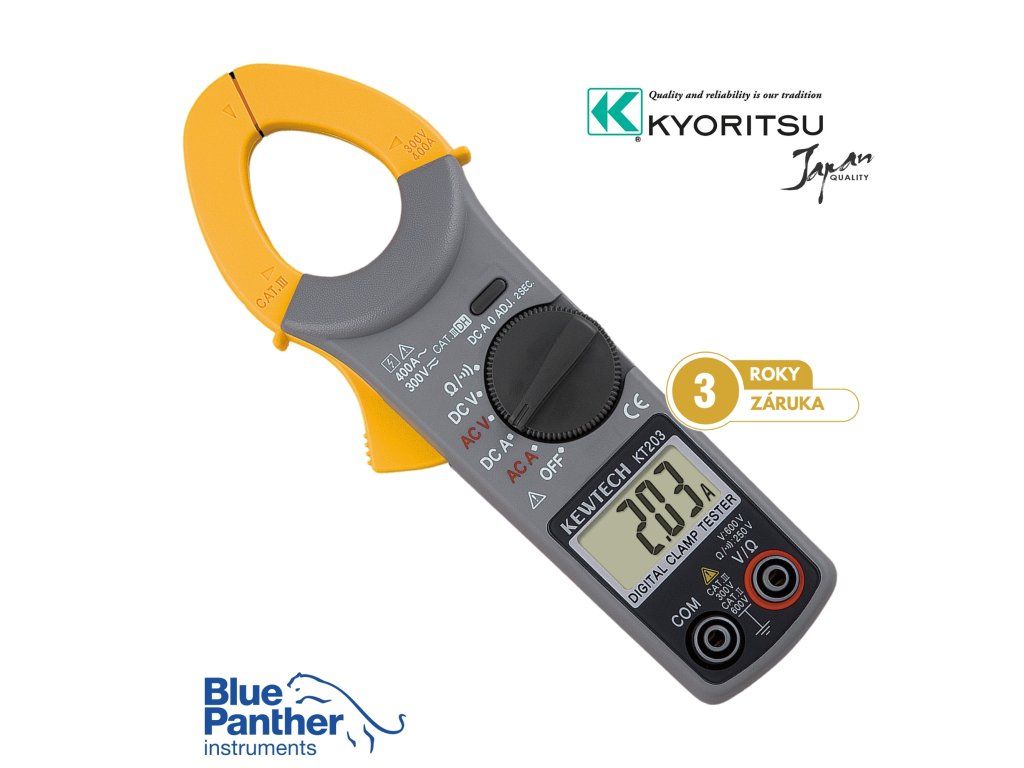

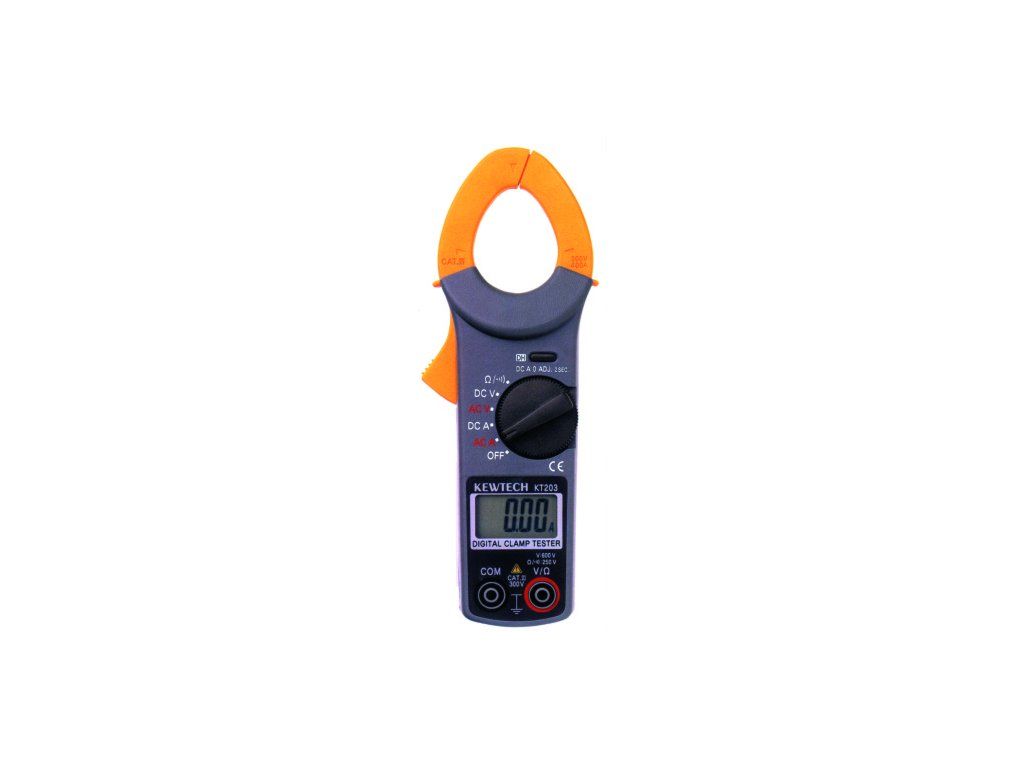

AC/DC klešťový digitální multimetr KT 203 pro měření stejnosměrného i střídavého proudu
Klešťový ampérmetr KT 203 je lehký, snadno použitelný přístroj pro měření všech potřebných parametrů při elektroúdržbě.
Vlastnosti klešťového multimetru KT203:
- automatické vypnutí
- funkce HOLD (podržení údaje zobrazovače)
- funkce nulování zobrazovače při měření DC
- test průchodnosti obvodu s bzučákem
- měření AC/DC proudu
- měření AC/DC napětí
- měření odporu
- test spojitosti
- Displej LCD 3,75místný 13 mm
- Vzorkování 2,5 x/s
- Rozsah měření napětí DC 0,1V...400 V/600 V
- Přesnost měření napětí DC ±(1,5% + 5 digitů)
- Rozsah měření napětí AC 0,1 V…400 V/600 V
- Přesnost měření napětí AC ±(2% + 5 digitů)
- Rozsah měření proudu DC 0,01 A…40 A/400 A
- Přesnost měření proudu DC ±(3% + 8 digitů)
- Rozsah měření proudu AC 0,01 A…40 A/400 A
- Přesnost měření proudu AC ±(3% + 8 digitů)
- Rozsah měření odporu 0,1 Ω…400 Ω/4000 Ω
- Přesnost měření odporu ±(2% + 5 digitů)
- Test spojitosti obvodu akustický signál pro R<50 Ω
- Max. průměr měřeného vodiče 30 mm
- Rozměry: 187 x 69 x 39 mm
- Zdroj napájení 2 baterie 1,5 V LR03 (AAA)
- Hmotnost: 100 g

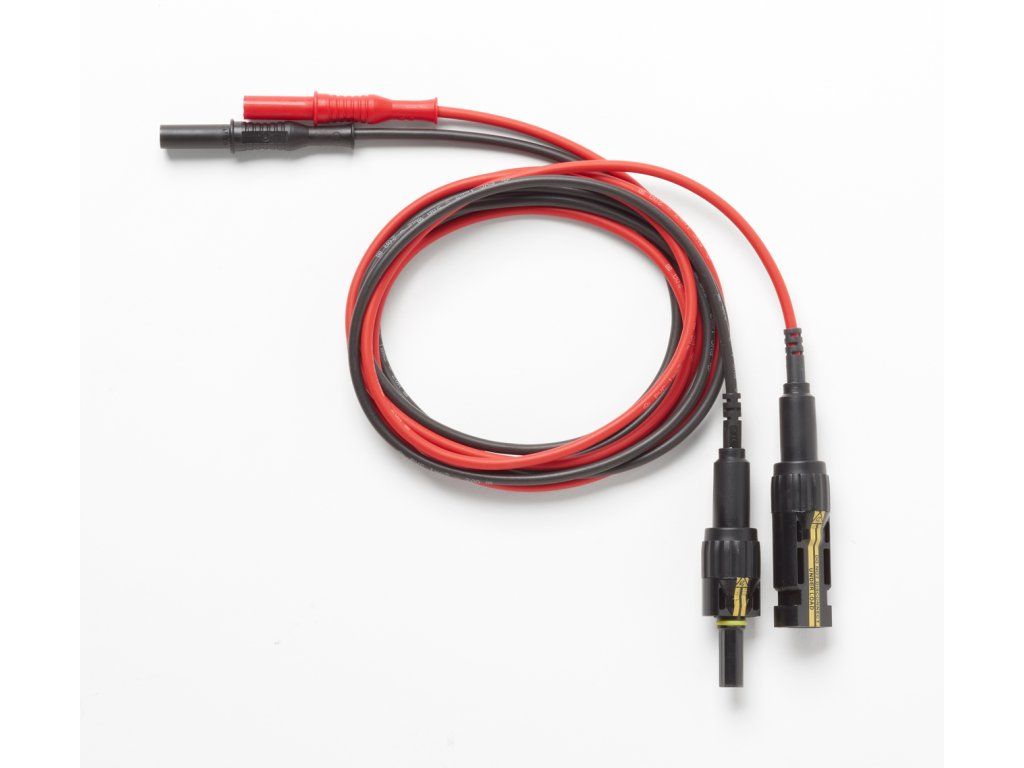

Fluke PVLEAD1 připojovací sada s konektorem MC4
Vlastnosti PVLEAD 1:
- IEC/EN 61010-031 CAT III 1 000 V / CAT IV 600 V, 20 A

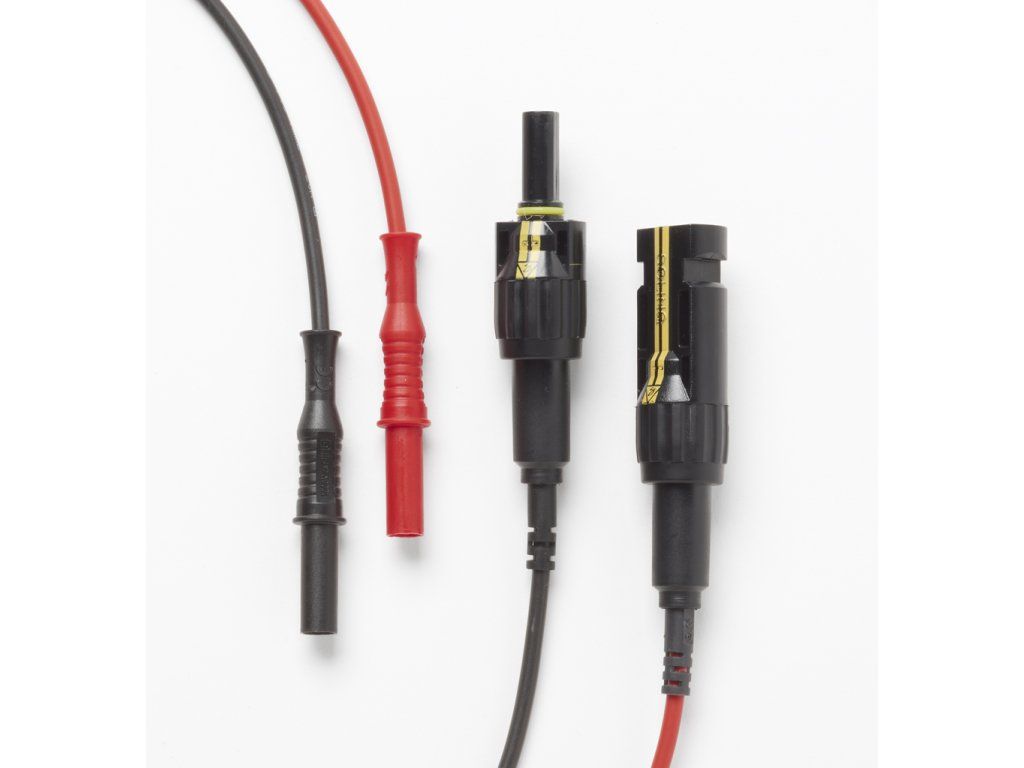

- Sada černého a červeného měřicího kabelu pro solární systémy s konektorem MC4 na 4mm banánkovou zástrčku
- Umožňuje připojení k měřicím přístrojům, do kterých lze zapojit 4mm kryté banánkové zástrčky
- Zajišťuje bezpečné měření napětí a proudu u fotovoltaických (FV) modulů a systémů
- Slouží k připojení měřicího přístroje k FV elektrárně za účelem provádění běžných testů, měření a odstraňování problémů se solárními FV panely
- Teplotní rozsah: +5 °C až +40 °C (+41 °F až +104 °F)
Datum vzniku stránky: 1. 2. 2015
Datum poslední aktualizace: 5. 6. 2026
Odborný garant: Blue Panther
