Trasovač vedení C.A 6683

Detailní popis produktu

Trasovač vedení C.A 6683

Lokalizátor a trasovač kabelů a trubek pro elektrikáře i instalatéry, je vhodný k využití při rekonstrukci domů i stavební údržbě. CA 6683 LOCAT se skládá z vysílače a přijímače, každý s velkým, přehledným, podsvíceným displejem a automatickým nastavením vysílacího výkonu/citlivosti detekce pro jednoduché a intuitivní ovládání.

Na živé nebo neživé elektrické instalaci identifikuje zásuvky, spínače, jističe nebo pojistky připojené k obvodu. V případě poruchy jej lze použít k lokalizaci místa zkratu, přerušení nebo odpojení.

Pokud je přítomno napětí, vysílač varuje před nebezpečím a indikuje jeho hodnotu.

Vysílaný signál je digitálně kódován, aby se zabránilo rušení, a jeho výkon lze ručně upravit pro jemné doladění detekce.

V komplexních případech umožňuje konfigurace identifikačního kódu použití až 7 vysílačů současně.

Přijímač je vybaven vestavěnou svítilnou, tichým režimem a automatickým nebo manuálně nastavitelným nastavením citlivosti pro větší selektivitu, která vyhovuje situacím na místě.

Přijímač lze použít samostatně k lokalizaci vodiče pod napětím připojeného k aktivnímu vodiči (fázi) elektrické distribuční sítě.

Elektřina:

- Identifikuje pojistky, jističe, atd.
- Sleduje kabely ve zdi
- Určuje umístění řezu v obvodu
- Vyhledává zkraty
- Vyhledává kabelové kanály v domě
- Detekuje podzemní vodiče

Instalatérství / topení:

- Vyhledává trubky (měď, ocel)
- Sleduje plastové trubky

Telekomunikace:

- Lokalizuje kabely
- Identifikuje pár provazce

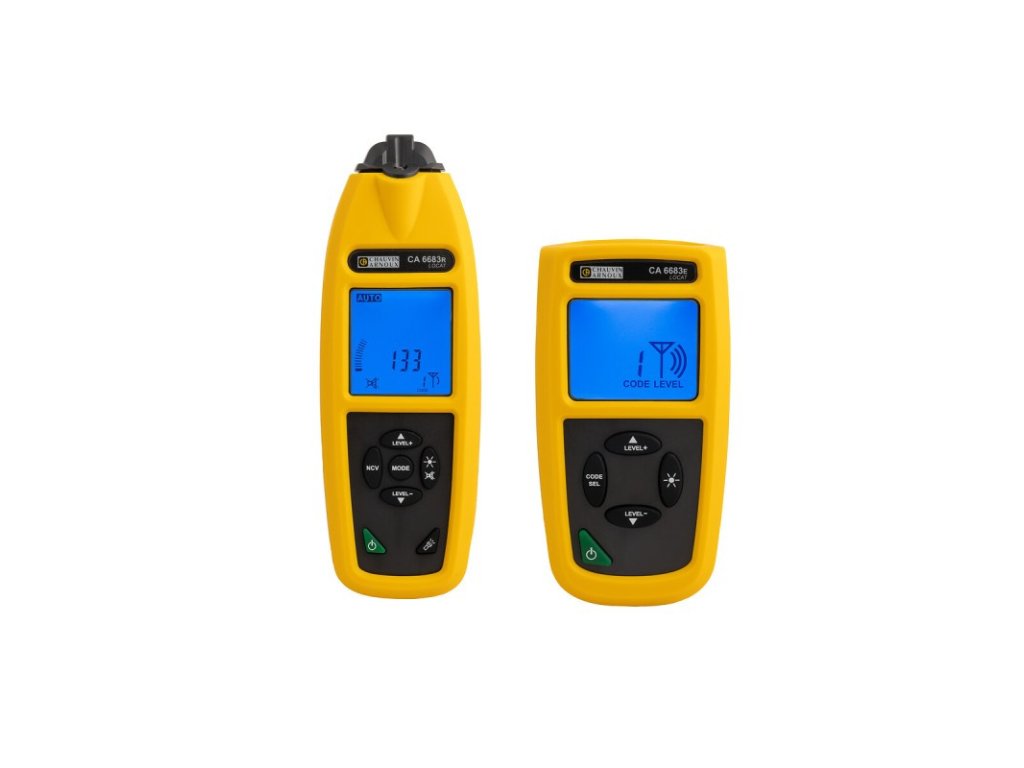

Vysílač CA 6683E:

• Podsvícený grafický LCD displej
• Zobrazované informace: naměřená úroveň napětí, polarita (AC nebo DC), výkon vysílaného signálu, stav baterie, identifikační kód, přítomnost vysokého napětí.
• Rozsah identifikace externího napětí: 12 V, 50 V, 120 V, 230 V a 400 V 50/60 Hz nebo DC ± 2,5 %
• Výstupní frekvence signálu: 125 kHz
• Nastavitelný výkon signálu: (3 úrovně)
• Identifikace vysílače: Digitální kódování signálu umožňující současné použití 7 vysílačů
• Napájení: 6 x 1,5 V baterie LR03/AAA
• Zabezpečení: v souladu s IEC 61010 300 V CAT III
• Provozní/skladovací teplota 0 až 40 °C/-20 až +60 °C
• Rozměry/Hmotnost Přibližně 160 x 84 x 40 mm / 350 g

Přijímač CA 6683R:

• Obrazovka: podsvícený grafický LCD displej
• Zobrazené informace: Amplituda signálu (digitální hodnota + odstupňovaná stupnice), citlivost detekce, identifikační kód vysílače a síla vysílaného signálu, stav baterie, přítomnost vysokého napětí.
• Detekční dosah s vysílačem:
  • v unipolárním režimu: typicky 2 m
  • v bipolárním režimu: typicky 0,5 m
  • jedna zpětná smyčka: až 2,5 m
• Citlivost detekce: automatické nebo ruční nastavení (7 úrovní)
• Bezkontaktní detekce napětí: (NCV) 12 V až 1000 V AC při 50/60 Hz, napětí vztažené k zemi
• Další funkce: svítilna; možnost deaktivace zvukového signálu
• Napájení: 6 x 1,5 V LR03/AAA baterie
• Bezpečnostní sonda typu F v souladu s IEC 61010-031 300 V CAT III
• Provozní / skladovací teplota 0 až 40 °C / -20 až +60 °C
• Rozměry/hmotnost: cca 198 x 67 x 36 mm / 310 g

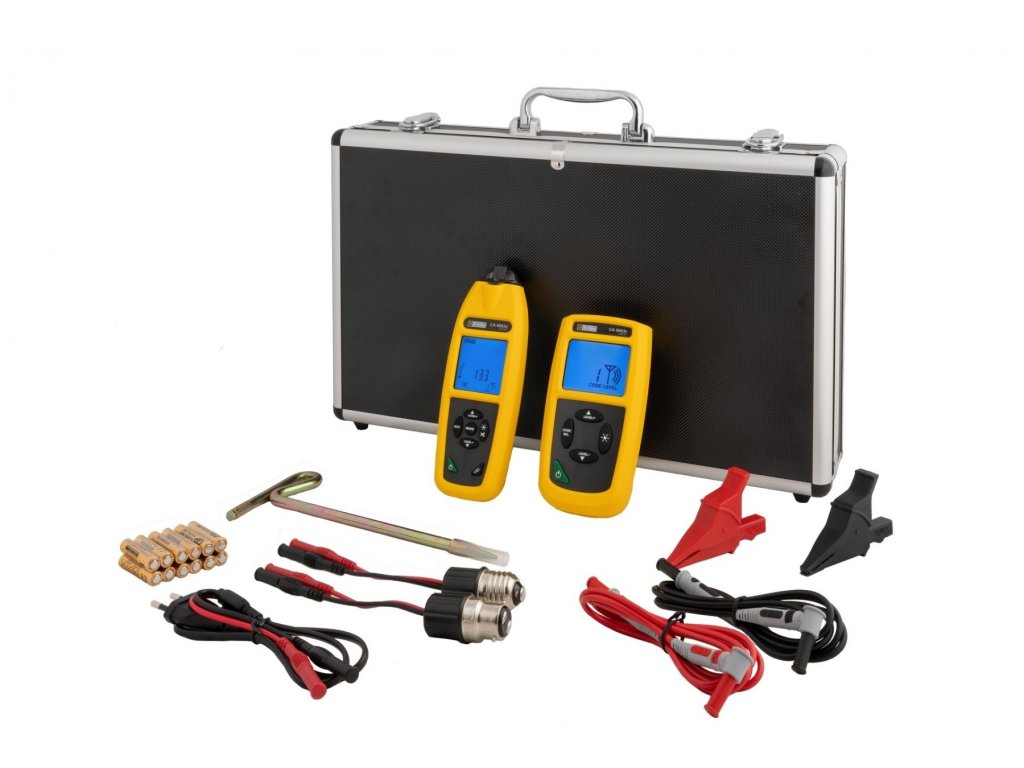

 Dodávka CA 6683 obsahuje:

• vysílač CA6683E
• přijímač CA6683R
• pevný přepravní kufřík
• 2 krokosvoky
• uzemňovací tyč ve tvaru T
• sada 3 adaptérů: síťová zástrčka P/N, bajonetová objímka B22 a šroubovací objímka E27
• sada 6 baterií 1,5 V AAA
