Analyzátor KEW 6315-00
Kód: KY01.6315.00Související produkty
Detailní popis produktu

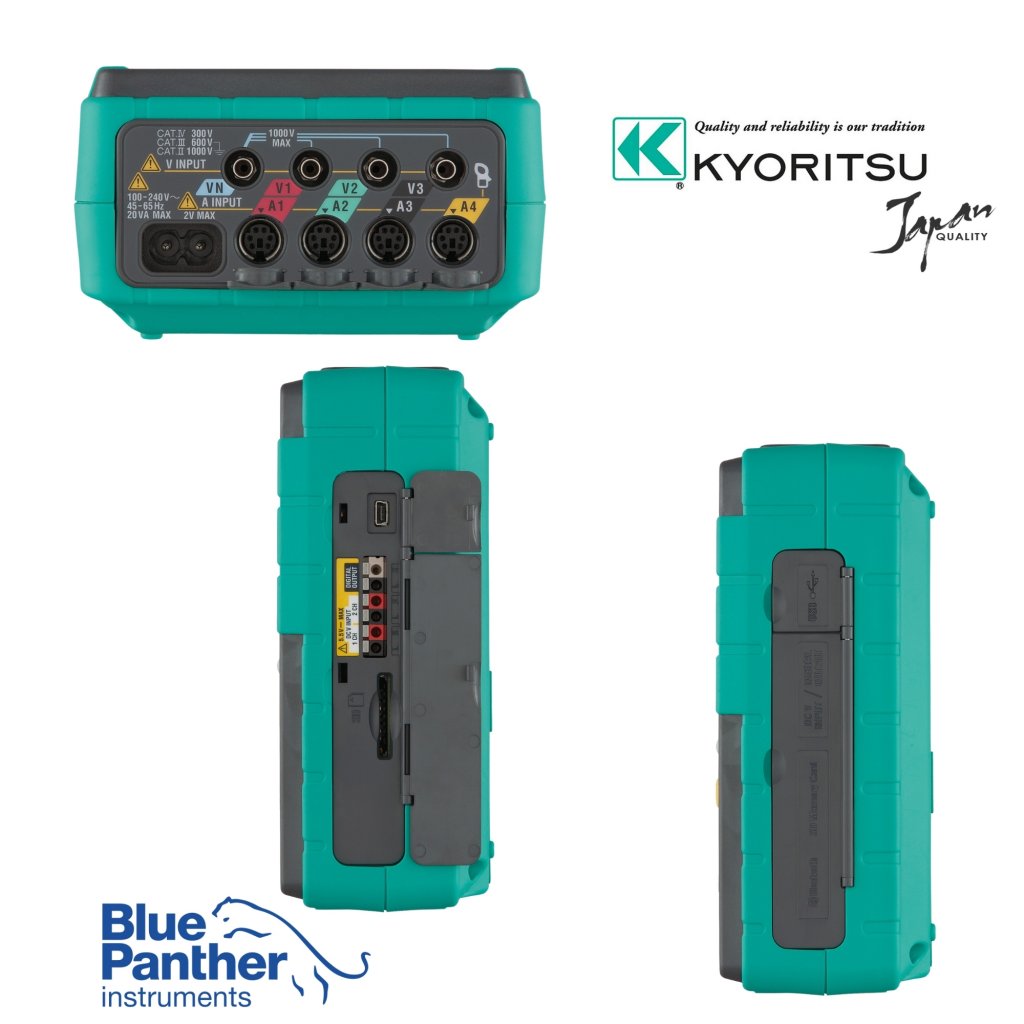

3 fázový analyzátor kvality a výkonu Kyoritsu KEW 6315-00
Uvedená cena je bez prodových kleští - ty lze vybrat podle potřeby.
Nyní je KEW 6315 k dispozici s novým firmwarem přeloženým do českého jazyka, včetně průvodců měřením, nápovědy, poznámek i upozornění.
Výkonný analyzátor kvality elektrické energie unikátně malých rozměrů Kyoritsu KEW 6315 pracuje ve třídě “S” a umožňuje jak energetická měření, tak i analýzu kvality sítě dle EN 50160.
Souběžné měření výkonu a kvality elektrické energie.
Analyzátor KEW 6315 provádí měření, výpočet a záznam následujících parametrů sítě:
- Napětí(V), proudy (A)
- Výkony P(W),Q(VAr) a S(VA)
- Harmonické složky
Průběhy tvaru vlny proudů a napětí na všech kanálech ( 3 napěťové a 4 proudové)
Analyzátor Kyoritsu KEW 6315 zahrnuje i výkonné funkce podpory měření a analýzy energie a spotřeby přímo v přístroji:
Přístrojem KEW 6315 lze provádět měření pro kontrolu spotřeby jak co se týče trendů odběrů, tak i kontrolu dosažení časového maxima odběru v daném místě, např. ¼ hodinového maxima. Obě tato měření jsou zobrazeny graficky na displeji přístroje. Lze je samozřejmě provádět i využitím dodávaného PC programu nebo programu pro přístroje s OS Android.
Pro snadné a rychlé používání je přístroj vybaven “Průvodcem rychlého startu”, který radí uživateli krok za krokem jak přístroj nastavit a připojit.

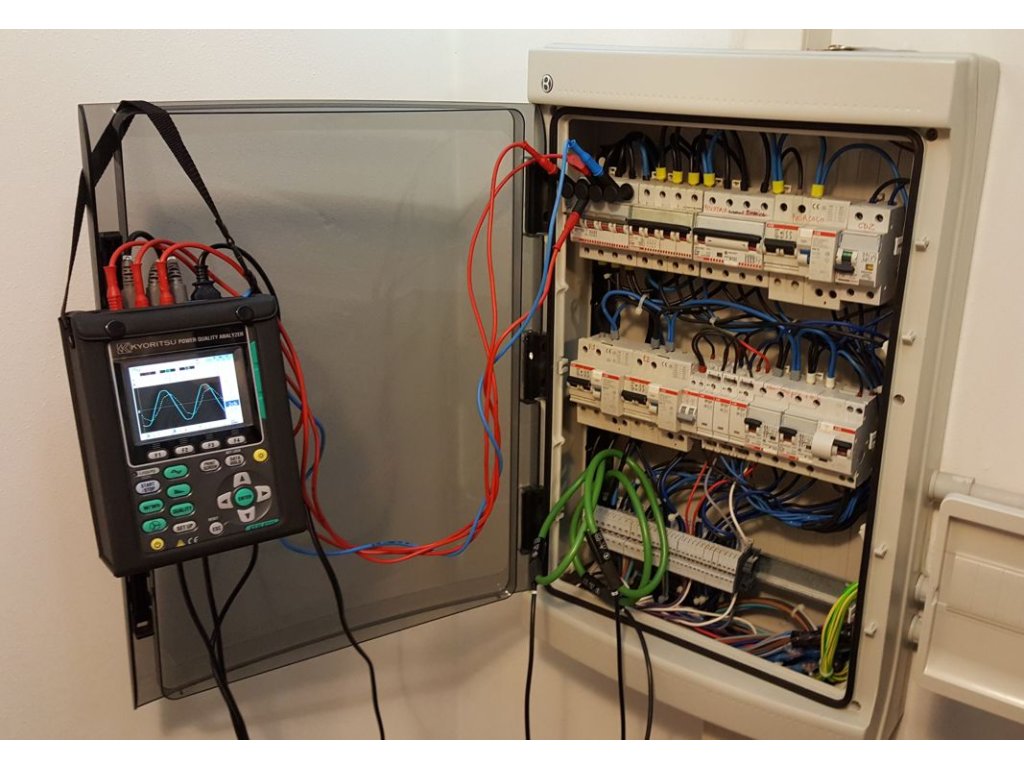

Kontrola připojení k měřené síti využitím grafických schémat připojení zobrazených na displeji a automatická detekce připojených převodníků velmi usnadňuje práci a zvyšuje míru jistoty uživatele při měření.
KEW 6315 měří s vysokou přesností: ±0,2%ze čtení pro napětí a proudy, ±0,3% ze čtení pro energie.
Vlastnosti KEW 6315:
- Nastavení zapojení sítě 1P2W, 1P3W, 3P3W, 3P4W
- Měřené parametry Napětí, Proud, Frekvence, W, VA, Var, Wh, VAh, VArh, PF, cos θ, Proud neutrálem, Spotřeba, Harmonické, Kvalita energie (Poklesy/Překmity/Přerušení, Transienty/Přepětí, Rozběhový proud, Nevyvážení),
- Výpočet kapacity pro korekci PF, Flicker
- Napětí (RMS)
- Rozsah 600.0 / 1000V
- Přesnost ±0.2%rdg±0.2%f.s. (sinus, 40~70Hz)
- Přetížení 1~120% rozsahu (rms). 200% každého rozsahu (špička)
- Rozsah zobrazení 0.15~130% každého rozsahu
- Činitel výkyvu 3 nebo méně
- Vzorkovací rychlost napěťových transient 24µs
- Proud (RMS)
- Rozsah (dle převodníku) 8128 (50A typ) 5 / 50A / AUTO
- 8127 (100A typ) 10 / 100A / AUTO
- 8126 (200A typ) 20 / 200A / AUTO
- 8125 (500A typ) 50 / 500A / AUTO
- 8124/8130 (1000A typ) 100 / 1000A / AUTO
- 8146/8147/8148 10A 1 / 10A / AUTO
- 8129 3000A 300 / 1000 / 3000A
- Přesnost ±0.2%rdg±0.2%f.s. + přesnost převodníku (sinus, 40~70Hz)
- Přetížení 1~110% každého rozsahu (rms). 200% každého rozsahu (špička)
- Rozsah zobrazení 0.15~130% každého rozsahu
- Činný výkon (W)
- Přesnost ±0.3%rdg±0.2%f.s. + přesnost převodníku
- (PF 1, sinus, 40~70Hz)
- Vliv PF ±1.0%rdg (měření na PF 0,5 proti PF 1)
- Frekvenční rozsah 40~70Hz
- Napájení (AC) AC100~240V / 50~60Hz / 7VA max
- Napájení (DC baterie) Alkalická AA baterie LR6 nebo Ni-MH (HR-15-51) × 6
- Životnost baterie cca 3h (LR6, podsvětlení vypnuto)
- Vnitřní paměť FLASH (4MB)
- Paměťová karta SD karta (2GB a více)
- Rozhraní USB Ver2.0, Bluetooth Ver2.1 + EDR Class2
- Displej 320 × 240 (RGB) Pixlů, 3.5" barevný TFT display
- Aktualizace displeje 1 sekunda
- Teplotní a vlhkostní rozsah 23±5ºC, méně než 85% RH (bez kondenzace)
- Pracovní teplota a vlhkost 0~+45ºC, méně než 85% RH (bez kondenzace)
- Skladovací teplota a vlhkost -20~+60ºC, méně než 85% RH (bez kondenzace)
- Použité standardy ČSN EN61010-1 CAT IV 300V, CAT III 600V, CAT II 1000V st. znečištění 2
- ČSN EN 61010-2-030, ČSN EN 61010-031, IEC 61326, EN 50160
- ČSN EN 61000-4-30 Class S, ČSN EN 61000-4-15, ČSN EN 61000-4-7
- Rozměry 175 ×120×68mm
- Váha cca 900g
Standardně dodávané příslušenství:
- KEW 7141B (Napěťové kabely)
- KEW 7170 (Síťová šňůra)
- KEW 7219 (USB kabel)
- KEW 8326-02 (SD karta 2GB)
- KEW 9125 (Brašna pro KEW 6315)
- 6x Vstupní svorkovnice
- KEW Windows pro KEW 6315 (software)
- Kalibrační list
- 6x Alkalické AA baterie (LR6)
- Cena je bez prodových kleští - ty lze vybrat podle potřeby.
Doplňkové parametry
| Kategorie: | Analyzátory kvality sítě |
|---|---|
| Záruka: | 36 měsíců |
| Hmotnost: | 1 kg |
| EAN: | 4560187065606 |
